7-29

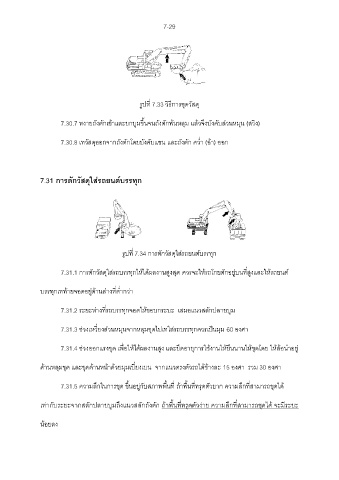

รูปที่ 7.33 วิธีการขุดวัสดุ

7.30.7 หงายถังตักเข้าและยกบูมขึ้นจนถังตักพ้นหลุม แล้วจึงบังคับส่วนหมุน (สวิง)

7.30.8 เทวัสดุออกจากถังตักโดยบังคับแขน และถังตัก คว ่า (อ้า) ออก

7.31 การตักวัสดุใส่รถยนต์บรรทุก

รูปที่ 7.34 การตักวัสดุใส่รถยนต์บรรทุก

7.31.1 การตักวัสดุใส่รถบรรทุกให้ได้ผลงานสูงสุด ควรจะให้รถโกยตักอยู่บนที่สูงและให้รถยนต์

บรรทุกเทท้ายจอดอยู่ด้านล่างที่ต ่ากว่า

7.31.2 ระยะห่างที่รถบรรทุกจอดให้ขอบกระบะ เสมอแนวสลักปลายบูม

7.31.3 ช่วงเหวี่ยงส่วนหมุนจากหลุมขุดไปเทใส่รถบรรทุกควรเป็นมุม 60 องศา

7.31.4 ช่วงออกแรงขุด เพื่อให้ได้ผลงานสูง และยึดอายุการใช้งานให้ยืนนานให้ขุดโดย ให้ล้อน าอยู่

ด้านหลุมขุด และขุดด้านหน้าด้วยมุมเบี่ยงเบน จากแนวตรงตัวรถได้ข้างละ 15 องศา รวม 30 องศา

7.31.5 ความลึกในการขุด ขึ้นอยู่กับสภาพพื้นที่ ถ้าพื้นที่ทรุดตัวยาก ความลึกที่สามารถขุดได้

เท่ากับระยะจากสลักปลายบูมถึงแนวสลักถังตัก ถ้าพื้นที่ทรุดตัวง่าย ความลึกที่สามารถขุดได้ จะมีระยะ

น้อยลง
