7-6
หมายเลข 1 A แสดงว่าสวิตช์ช่วยเครื่องควบคุมความเร็วรอบเพลาข้อเหวี่ยงของเครื่องยนต์ อยู่ใน
ต าแหน่ง MAN (คน)
หมายเลข 2 H แสดงว่าสวิตช์ช่วยปั้มน ้ามันเชื้อเพลิงอยู่ในต าแหน่ง TURTLE (เต่า)
หมายเลข 3 U แสดงว่าสวิตช์ช่วยเครื่องควบคุมความเร็วรอบเพลาข้อเหวี่ยงของเครื่องยนต์ อยู่ใน
ต าแหน่ง MAN (คน) และสวิตช์ช่วยปั้มน ้ามันเชื้อเพลิงอยู่ในต าแหน่ง TURTLE (เต่า) ในขณะเดียวกัน
เท่านั้น
ถ้าสวิตช์ทั้งสองนี้ อยู่ในต าแหน่ง AUT (อัตโนมัติ) จะแสดงเป็นตัวเลขความเร็วรอบเพลา
ข้อเหวี่ยงของเครื่องยนต์ตามปกติ ดังกล่าวมาแล้วในตอนแรก
7.10 ไฟเตือนต่าง ๆ

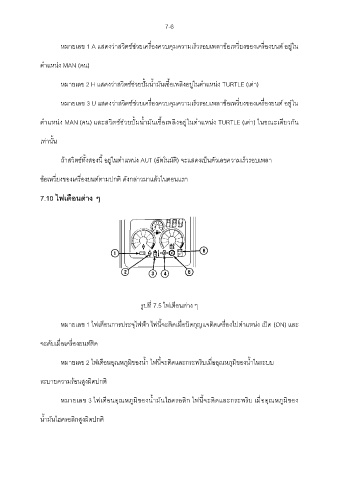

รูปที่ 7.5 ไฟเตือนต่าง ๆ
หมายเลข 1 ไฟเตือนการประจุไฟฟ้า ไฟนี้จะติดเมื่อบิดกุญแจติดเครื่องไปต าแหน่ง เปิด (ON) และ
จะดับเมื่อเครื่องยนต์ติด
หมายเลข 2 ไฟเตือนอุณหภูมิของน ้า ไฟนี้จะติดและกระพริบเมื่ออุณหภูมิของน ้าในระบบ
ระบายความร้อนสูงผิดปกติ
หมายเลข 3 ไฟเตือนอุณหภูมิของน ้ามันไฮดรอลิก ไฟนี้จะติดและกระพริบ เมื่ออุณหภูมิของ
น ้ามันไฮดรอลิกสูงผิดปกติ
