7-4
7.7 สวิตช์ตัด - ต่อวงจรไฟฟ้าจากแบตเตอรี่
ติดตั้งอยู่ข้างในประตูข้างด้านซ้ายของตัวรถ สอดกุญแจบิดตามเข็มนาฬิกา เพื่อต่อวงจรไฟฟ้าหมุน
กุญแจทวนเข็มนาฬิกา เพื่อตัดวงจรไฟฟ้า ถอดกุญแจตัดต่อวงจรไฟฟ้าเสมอ เมื่อไม่ท างาน หรือจอดไว้
และมีการซ่อมระบบไฟฟ้า
7.8 สวิตช์ติดเครื่องยนต์

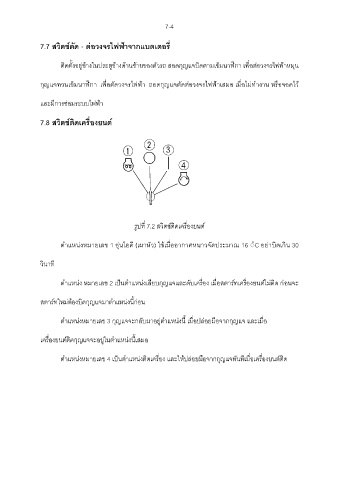

รูปที่ 7.2 สวิตช์ติดเครื่องยนต์
ต าแหน่งหมายเลข 1 อุ่นไอดี (เผาหัว) ใช้เมื่ออากาศหนาวจัดประมาณ 16 ํ C อย่าบิดเกิน 30
วินาที
ต าแหน่ง หมายเลข 2 เป็นต าแหน่งเสียบกุญแจและดับเครื่อง เมื่อสตาร์ทเครื่องยนต์ไม่ติด ก่อนจะ
สตาร์ทใหม่ต้องบิดกุญแจมาต าแหน่งนี้ก่อน
ต าแหน่งหมายเลข 3 กุญแจจะกลับมาอยู่ต าแหน่งนี้ เมื่อปล่อยมือจากกุญแจ และเมื่อ
เครื่องยนต์ติดกุญแจจะอยู่ในต าแหน่งนี้เสมอ
ต าแหน่งหมายเลข 4 เป็นต าแหน่งติดเครื่อง และให้ปล่อยมือจากกุญแจทันทีเมื่อเครื่องยนต์ติด
