7-5

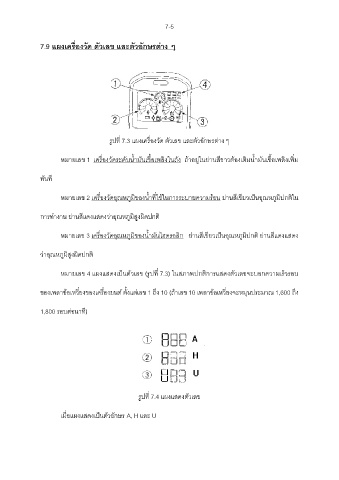

7.9 แผงเครื่องวัด ตัวเลข และตัวอักษรต่าง ๆ

รูปที่ 7.3 แผงเครื่องวัด ตัวเลข และตัวอักษรต่าง ๆ

หมายเลข 1 เครื่องวัดระดับน ้ามันเชื้อเพลิงในถัง ถ้าอยู่ในย่านสีขาวต้องเติมน ้ามันเชื้อเพลิงเพิ่ม

ทันที

หมายเลข 2 เครื่องวัดอุณหภูมิของน ้าที่ใช้ในการระบายความร้อน ย่านสีเขียวเป็นอุณหภูมิปกติใน

การท างาน ย่านสีแดงแสดงว่าอุณหภูมิสูงผิดปกติ

หมายเลข 3 เครื่องวัดอุณหภูมิของน ้ามันไฮดรอลิก ย่านสีเขียวเป็นอุณหภูมิปกติ ย่านสีแดงแสดง

ว่าอุณหภูมิสูงผิดปกติ

หมายเลข 4 แผงแสดงเป็นตัวเลข (รูปที่ 7.3) ในสภาพปกติการแสดงตัวเลขจะบอกความเร็วรอบ

ของเพลาข้อเหวี่ยงของเครื่องยนต์ ตั้งแต่เลข 1 ถึง 10 (ถ้าเลข 10 เพลาข้อเหวี่ยงจะหมุนประมาณ 1,600 ถึง

1,800 รอบต่อนาที)

รูปที่ 7.4 แผงแสดงตัวเลข

เมื่อแผงแสดงเป็นตัวอักษร A, H และ U
