10.2 แผนภูมิลม
ิ
เพือทีจะประมาณค่าส่วนประกอบลําลมพัดตั งฉากทางวงไดถูกตองจาเปนตองสราง
็
้
้
ํ
้
้
็
แผนภูมิลมแสดงทิศทางพัดและความเรวของลม
10.2.1 มาตราทานลม (Wind Chart)
ิ
้
แผนภูมิลมควรจะสรางสถิตของลมอย่างนอย 10 ป ข่าวสารของลมมักจะทําไดจาก
ี
้
้
ิ
แผนอุตุนยมของทองถินนั นๆ และหน่วยอุตุของกองทัพอากาศ ซึ งมีสถิตของลมในหลายส่วนพื นทีไดมา
ิ
้
้
็
็
้
์
้
จากลมทีพัดในทิศทางต่างๆ เปนเปอร์เซ็นตของเวลา พรอมดวยความเรวของกระแสลม
้
10.2.2 การสรางแผนภูมิลม
ในการสรางแผนภูมิลม จะตองสรางวงกลมรวมศูนยขึ นจํานวนหนึง ดังแสดงในรูป
้
้
่
์
้
ิ
็
ความยาวของรัศมีของวงกลมเท่ากับความเรวต่างๆ ของลมทีจาแนกออก ซึงไดจากสถิตของลม ดังนั นรัศมี
้
ํ
็
้
ิ
้
ของวงกลมจึงแทนค่าความเรวของลมเปนกโลเมตรต่อชัวโมง แลวแบ่งวงกลมออกเปนส่วนๆ จะมากนอย
็
็
้
ี
้
เท่าใดก็แลวแต่ว่าสถิตของลมที ปกคลุมบริเวณนั นจะมค่ามากนอยเท่าใด
ิ
ในกรณนี เราใช้ 16 ช่องให้เอาจานวนเปอร์เซ็นตจากตารางมาใส่ลงในแผนภูมจน
ี
ิ
ํ
์
้
ิ
ิ
้
เต็มพื นทีแผนภูมก็ใชการได ในการที จะหาความปกคลุมของลม ณ ทางวงนั นๆ
่
10.2.3 แผนวด (Template)
ั
์
ื
้
อาจสรางแผ่นวัดดวยกระดาษใสหรออาซิเตรทลากเส้นศูนยกลางดังแสดงในรูปที
้
้
้
ใชมาตราส่วนเดยวกันกับมาตราส่วนทีใช้ทารัศมของแผนภูม ิ แล้วลากเสนขนาน 2 เสน เส้นละขางของเส้น
ํ
ี
ี
้
้
ิ
่
์
์
ศูนยกลางระยะหางจากเส้นศูนยกลางทางวงเท่ากับค่ามากที สุด ของลําลม ส่วนประกอบซึงเท่ากับ 20
ิ
กโลเมตรต่อชัวโมง

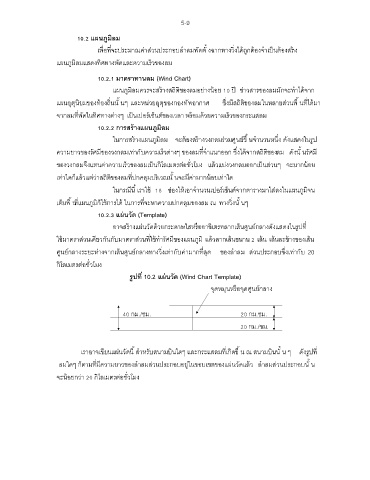

รปที 10.2 แผนวด (Wind Chart Template)
ั
่
ู
์
จุดหมุนหรอจุดศูนยกลาง
ื
40 กม./ชม. 20 กม.ชม.
20 กม./ชม.
เราอาจเขยนแผ่นวัดนี สําหรับสนามบินใดๆ และกระแสลมทีเกิดขึ น ณ สนามบินนั น ๆ ดังรูปที
ี
ลมใดๆ กตามที มความยาวของลําลมส่วนประกอบอยู่ในขอบเขตของแผ่นวัดแลว ลําลมส่วนประกอบนั น
้
ี
็
้
ิ
จะนอยกว่า 20 กโลเมตรต่อชัวโมง
