Page 42 - สะพานเครื่องหนุนลอย
P. 42
3-11
11.2 การประกอบแพด้วยเรือทุ่น 5 ทุ่น 5 ทอด
การประกอบแพด้วยเรือทุ่น 5 ทุ่น และ 5 ทอด แบบธรรมดานั้นกระทำได้โดยวางแผงพน 1
ื้
ชุด บนเรือทุ่น 1 ลำ จากนั้นดันทอดที่วางเสร็จแล้วออกไปทางน้ำ ต่อไปนำเรือทุ่นลำต่อไปเข้ามาที่ฝั่งและ
วางแผงพื้นลงบนเรือทุ่นลำนั้นแล้วจึงต่อทอดทั้งสองเข้าด้วยกัน และเพิ่มทอดต่อไปจนกระทั่งเรือทุ่นครบ 5
ลำ และแผงพื้น 5 ชุด ขั้นต่อไปก็ต่อแผงลาดขึ้นลงหรือเครื่องประกอบยกมุมเข้าไปเช่นเดียวกับที่ได้อธิบายไว้
แล้วในข้อ 11.1 การประกอบแบบธรรมดานี้ ไม่ต้องใช้เหล็กกะระยะเนื่องจากเหล็กกะระยะนั้น
ออกแบบสร้างขึ้นสำหรับใช้เฉพาะแบบเสริมกำลังเท่านั้น สำหรับความสามารถ และเวลาประกอบสร้างแพดู
จากตาราง

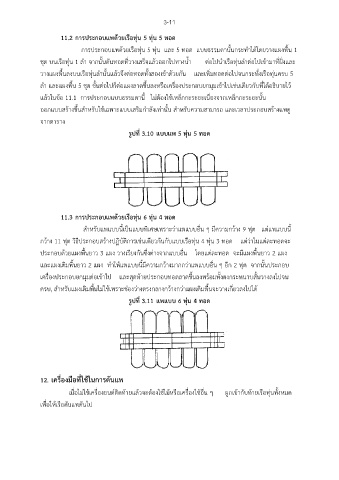

รูปที่ 3.10 แบบแพ 5 ทุ่น 5 ทอด
11.3 การประกอบแพด้วยเรือทุ่น 6 ทุ่น 4 ทอด
สำหรับแพแบบนี้เป็นแบบพิเศษเพราะว่าแพแบบอื่น ๆ มีความกว้าง 9 ฟุต แต่แพแบบนี้
กว้าง 11 ฟุต วิธีประกอบสร้างปฏิบัติการเช่นเดียวกันกับแบบเรือทุ่น 4 ทุ่น 3 ทอด แต่ว่าในแต่ละทอดจะ
ประกอบด้วยแผงพื้นยาว 3 แผง วางเรียงกันซึ่งต่างจากแบบอื่น โดยแต่ละทอด จะมีแผงพื้นยาว 2 แผง
และแผงเติมพื้นยาว 2 แผง ทำให้แพแบบนี้มีความกว้างมากกว่าแพแบบอื่น ๆ อีก 2 ฟต จากนั้นประกอบ
ุ
เครื่องประกอบยกมุมต่อเข้าไป และสุดท้ายประกอบทอดลาดขึ้นลงพร้อมทั้งตงกระหนาบสั้นวางลงไปจน
ครบ, สำหรับแผงเติมพื้นไม่ใช้เพราะช่องว่างตรงกลางกว้างกว่าแผงเติมพื้นจะวางเกี่ยวลงไปได้
รูปที่ 3.11 แพแบบ 6 ทุ่น 4 ทอด
12. เครื่องมือที่ใช้ในการดันแพ
เมื่อไม่ใช้เครื่องยนต์ติดท้ายแล้วจะต้องใช้ไม้หรือเครื่องใช้อื่น ๆ ผูกเข้ากับท้ายเรือทุ่นทั้งหมด
เพื่อให้เรือดันแพดันไป
