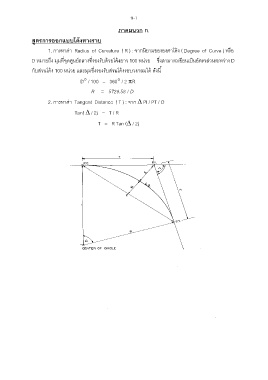

ก-1
ภาคผนวก ก.
สูตรการออกแบบโค้งทางราบ
1. การหาค่า Radius of Curvature ( R ) : จากนิยามขององศาโค้ง ( Degree of Curve ) หรือ
D หมายถึง มุมที่จุดศูนย์กลางที่รองรับด้วยโค้งยาว 100 หน่วย ซึ่งสามารถเขียนเป็นอัตราส่วนระหว่าง D
กับส่วนโค้ง 100 หน่วย และมุมซึ่งรองรับส่วนโค้งรอบวงกลมได้ ดังนี้
D° / 100 = 360° / 2 πR
R = 5729.58 / D
2. การหาค่า Tangent Distance ( T ) : จาก ∆ PI / PT / O
Tan( ∆ / 2) = T / R
T = R Tan (∆ / 2)
