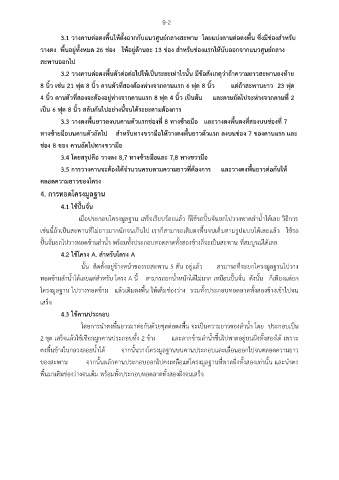

9-2

ี
3.1 วางคานต่อตงพื้นให้ตั้งฉากกับแนวศูนย์กลางสะพาน โดยแบ่งคานต่อตงพื้น ซึ่งมช่องสำหรับ
วางตง พื้นอยู่ทั้งหมด 26 ช่อง ให้อยู่ด้านละ 13 ช่อง สำหรับช่องแรกให้นับออกจากแนวศูนย์กลาง
สะพานออกไป

3.2 วางคานต่อตงพื้นตัวต่อต่อไปให้เป็นระยะเท่าไรนั้น มีข้อสังเกตุว่าถ้าความยาวสะพานลงท้าย

8 นิ้ว เช่น 21 ฟุต 8 นิ้ว คานตัวที่สองต้องห่างจากคานแรก 6 ฟุต 8 นิ้ว แต่ถ้าสะพานยาว 23 ฟุต
4 นิ้ว คานตัวที่สองจะต้องอยู่ห่างจากคานแรก 8 ฟุต 4 นิ้ว เป็นต้น และคานถัดไปจะห่างจากคานที่ 2

เป็น 6 ฟุต 8 นิ้ว สลับกันไปอย่างนี้จนได้ระยะตามต้องการ

3.3 วางตงพื้นยาวลงบนคานตัวแรกช่องที่ 8 ทางซ้ายมอ และวางตงพื้นตงที่สองบนช่องท 7
ื
ี่
ทางซ้ายมือบนคานตัวถัดไป สำหรับทางขวามือให้วางตงพื้นยาวตัวแรก ลงบนช่อง 7 ของคานแรก และ
ช่อง 8 ของ คานถัดไปทางขวามือ
3.4 โดยสรุปคือ วางตง 8,7 ทางซ้ายมือและ 7,8 ทางขวามือ

3.5 การวางคานจะต้องได้จำนวนครบตามความยาวที่ต้องการ และวางตงพื้นยาวต่อกันให้
ตลอดความยาวของโครง

4. การทอดโครงมูลฐาน

4.1 ใช้ปั้นจั่น

เมื่อประกอบโครงมูลฐาน เสร็จเรียบร้อยแล้ว ก็ใช้รถปั้นจันยกไปวางพาดลำน้ำได้เลย วิธีการ
ื้
เช่นนี้ถ้าเป็นสะพานที่ไม่ยาวมากนักจนเกินไป เราก็สามารถเติมตงพนจนเต็มตามรูปแบบได้เลยแล้ว ใช้รถ
ปั้นจั่นยกไปวางทอดข้ามลำน้ำ พร้อมทั้งประกอบทอดลาดทั้งสองข้างก็จะเป็นสะพาน ที่สมบูรณ์ได้เลย

4.2 ใช้โครง A. สำหรับโครง A
นั้น ติดตั้งอยู่ข้างหน้าของรถสะพาน 5 ตัน อยู่แล้ว สามารถที่จะยกโครงมูลฐานไปวาง

ทอดข้ามลำน้ำได้เลยแต่สำหรับ โครง A นี้ สามารถยกน้ำหนักได้ไม่มาก เหมือนปั้นจั่น ดังนั้น ก็เพยงแต่ยก
ี
ื้
โครงมูลฐาน ไปวางทอดข้าม แล้วเติมตงพน ให้เต็มช่องว่าง รวมทั้งประกอบทอดลาดทั้งสองข้างเข้าไปจน
เสร็จ

4.3 ใช้คานประกอบ
ื้
โดยการนำตงพนยาวมาต่อกันด้วยชุดต่อตงพื้น จะเป็นความยาวของลำน้ำ โดย ประกอบเป็น
2 ชุด เสร็จแล้วใช้เชือกผูกคานประกอบทั้ง 2 ข้าง และลากข้ามลำน้ำขึ้นไปพาดอยู่บนฝั่งทั้งสองได้ เพราะ

ตงพนข้างในกลวงลอยน้ำได้ จากนั้นวางโครงมูลฐานบนคานประกอบและเลื่อนออกไปจนตลอดความยาว
ื้
ของสะพาน จากนั้นผลักคานประกอบออกไปคงเหลือแต่โครงมูลฐานที่พาดฝั่งทั้งสองเท่านั้น และนำตง

พื้นมาเติมช่องว่างจนเต็ม พร้อมทั้งประกอบทอดลาดทั้งสองฝั่งจนเสร็จ
