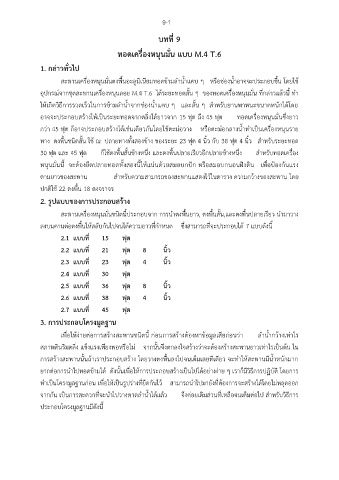

9-1

บทที่ 9

ทอดเครื่องหนุนมั่น แบบ M.4 T.6

1. กล่าวทั่วไป

ื้
สะพานเครื่องหนุนมั่นตงพนอะลูมิเนียมทอดข้ามลำน้ำแคบ ๆ หรือช่องน้ำอาจจะประกอบขึ้น โดยใช้
อุปกรณ์จากชุดสะพานเครื่องหนุนลอย M.4 T.6 ได้ระยะทอดสั้น ๆ ของทอดเครื่องหนุนมั่น ที่กล่าวแล้วนี้ ทำ

ให้เกิดวิธีการรวดเร็วในการข้ามลำน้ำจากช่องน้ำแคบ ๆ และสั้น ๆ สำหรับยานพาหนะขนาดหนักได้โดย
ุ
อาจจะประกอบสร้างให้เป็นระยะทอดจากตลิ่งได้ยาวจาก 15 ฟต ถึง 45 ฟต ทอดเครื่องหนุนมั่นซึ่งยาว
ุ
ุ
กว่า 45 ฟต ก็อาจประกอบสร้างได้เช่นเดียวกันโดยใช้ตะม่อวาง หรือตะม่อกลางน้ำทำเป็นเครื่องหนุนราย
ทาง ตงพื้นชนิดสั้น ใช้ ณ ปลายทางทั้งสองข้าง ของระยะ 23 ฟุต 4 นิ้ว กับ 38 ฟุต 4 นิ้ว สำหรับระยะทอด
30 ฟุต และ 45 ฟุต ก็ใช้ตงพื้นสั้นข้างหนึ่ง และตงพื้นปลายเรียวอีกปลายข้างหนึ่ง สำหรับทอดเครื่อง

หนุนมั่นนี้ จะต้องยึดปลายทอดทั้งสองนี้ให้แน่นด้วยสมอบกปัก หรือสมอบกนอนฝังดิน เพอป้องกันแรง
ื่
ตามยาวของสะพาน สำหรับความสามารถของสะพานแสดงไว้ในตาราง ความกว้างของสะพาน โดย
ปกติใช้ 22 ตงพื้น 18 ตงจราจร

2. รูปแบบของการประกอบสร้าง

ื้
สะพานเครื่องหนุนมั่นชนิดนี้ประกอบจาก การนำตงพนยาว, ตงพื้นสั้น,และตงพนปลายเรียว นำมาวาง
ื้
ลงบนคานต่อตงพื้นให้สลับกันไปจนได้ความยาวที่กำหนด ซึ่งสามารถที่จะประกอบได้ 7 แบบดังนี้
2.1 แบบที่ 15 ฟุต

2.2 แบบที่ 21 ฟุต 8 นิ้ว
2.3 แบบที่ 23 ฟุต 4 นิ้ว

2.4 แบบที่ 30 ฟุต

2.5 แบบที่ 36 ฟุต 8 นิ้ว
2.6 แบบที่ 38 ฟุต 4 นิ้ว

2.7 แบบที่ 45 ฟุต
3. การประกอบโครงมูลฐาน

ื่
เพอให้ง่ายต่อการสร้างสะพานชนิดนี้ ก่อนการสร้างต้องหาข้อมูลเสียก่อนว่า ลำน้ำกว้างเท่าไร
สภาพดินริมตลิ่ง แขงแรงเพียงพอหรือไม่ จากนั้นจึงตกลงใจสร้างว่าจะต้องสร้างสะพานยาวเท่าไรเป็นต้น ใน
็
การสร้างสะพานนั้นถ้าเราประกอบสร้าง โดยวางตงพนลงไปจนเต็มเลยทีเดียว จะทำให้สะพานมีน้ำหนักมาก
ื้
ยากต่อการนำไปทอดข้ามได้ ดังนั้นเพื่อให้การประกอบสร้างเป็นไปได้อย่างง่าย ๆ เราก็มีวิธีการปฏิบัติ โดยการ

ื่
ทำเป็นโครงมูลฐานก่อน เพอให้เป็นรูปร่างที่ยึดกันไว้ สามารถนำไปมายังที่ต้องการจะสร้างได้โดยไม่หลุดออก
ี่
จากกัน เป็นการสะดวกทจะนำไปวางพาดลำน้ำได้แล้ว จึงค่อยเติมส่วนที่เหลือจนเต็มต่อไป สำหรับวิธีการ
ประกอบโครงมูลฐานมีดังนี้
