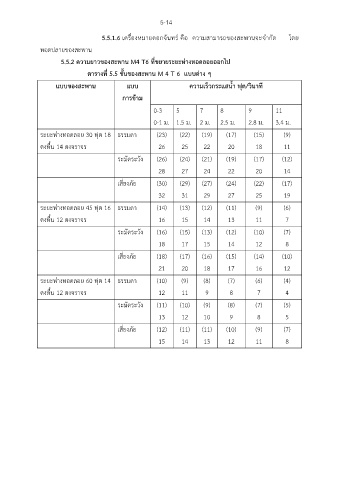

5-14
5.5.1.6 เครื่องหมายดอกจันทร์ คือ ความสามารถของสะพานจะจำกัด โดย

ทอดปลายของสะพาน
5.5.2 ความยาวของสะพาน M4 T6 ที่ขยายระยะห่างทอดลอยออกไป

ตารางที่ 5.5 ชั้นของสะพาน M 4 T 6 แบบต่าง ๆ

แบบของสะพาน แบบ ความเร็วกระแสน้ำ ฟุต/วินาที
การข้าม

0-3 5 7 8 9 11

0-1 ม. 1.5 ม. 2 ม. 2.5 ม. 2.8 ม. 3.4 ม.
ระยะห่างทอดลอย 30 ฟุต 18 ธรรมดา (23) (22) (19) (17) (15) (9)

ตงพื้น 14 ตงจราจร 26 25 22 20 18 11

ระมัดระวัง (26) (24) (21) (19) (17) (12)
28 27 24 22 20 14

เสี่ยงภัย (30) (29) (27) (24) (22) (17)

32 31 29 27 25 19
ระยะห่างทอดลอย 45 ฟุต 16 ธรรมดา (14) (13) (12) (11) (9) (6)

ตงพื้น 12 ตงจราจร 16 15 14 13 11 7

ระมัดระวัง (16) (15) (13) (12) (10) (7)
18 17 15 14 12 8

เสี่ยงภัย (18) (17) (16) (15) (14) (10)

21 20 18 17 16 12
ระยะห่างทอดลอย 60 ฟุต 14 ธรรมดา (10) (9) (8) (7) (6) (4)

ตงพื้น 12 ตงจราจร 12 11 9 8 7 4

ระมัดระวัง (11) (10) (9) (8) (7) (5)
13 12 10 9 8 5

เสี่ยงภัย (12) (11) (11) (10) (9) (7)

15 14 13 12 11 8
