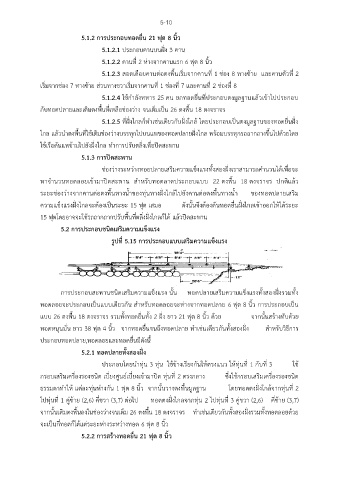

5-10
5.1.2 การประกอบทอดยื่น 21 ฟุต 8 นิ้ว

5.1.2.1 ประกอบคานบนฝั่ง 3 คาน
5.1.2.2 คานที่ 2 ห่างจากคานแรก 6 ฟุต 8 นิ้ว

ื้
5.1.2.3 สอดเดือยคานต่อตงพนเริ่มจากคานที่ 1 ช่อง 8 ทางซ้าย และคานตัวที่ 2
เริ่มจากช่อง 7 ทางซ้าย ส่วนทางขวาเริ่มจากคานที่ 1 ช่องที่ 7 และคานที่ 2 ช่องที่ 8
5.1.2.4 ใช้กำลังทหาร 25 คน ยกทอดยื่นที่ประกอบตงมูลฐานแล้วเข้าไปประกอบ

กับทอดปลายและเติมตงพื้นที่เหลือช่องว่าง จนเต็มเป็น 26 ตงพื้น 18 ตงจราจร

5.1.2.5 ที่ฝั่งไกลก็ทำเช่นเดียวกับฝั่งใกล้ โดยประกอบเป็นตงมูลฐานของทอดยื่นฝั่ง
ไกล แล้วนำตงพื้นที่ใช้เติมช่องว่างบรรทุกไปบนแพของทอดปลายฝั่งไกล พร้อมบรรทุกรถถากถางขึ้นไปด้วยโดย

ใช้เรือดันแพข้ามไปยังฝั่งไกล ทำการปรับตลิ่งเพื่อปิดสะพาน
5.1.3 การปิดสะพาน

ช่องว่างระหว่างทอยปลายเสริมความแข็งแรงทั้งสองฝั่งเราสามารถคำนวนได้เพอจะ
ื่
หาจำนวนทอดลอยเข้ามาปิดสะพาน สำหรับทอดลาดประกอบแบบ 22 ตงพน 18 ตงจราจร ปกติแล้ว
ื้
ื้
ื้
ระยะช่องว่างจากคานต่อตงพนทางน้ำของทุ่นทางฝั่งไกล้ไปยังคานต่อตงพนทางน้ำ ของทอดปลายเสริม
ความแข็งแรงฝั่งไกลจะต้องเป็นระยะ 15 ฟต เสมอ ดังนั้นจึงต้องดันทอดยื่นฝั่งไกลเข้าออกให้ได้ระยะ
ุ
15 ฟุตโดยอาจจะใช้รถถากถากปรับพื้นที่ตลิ่งฝั่งไกลก็ได้ แล้วปิดสะพาน

5.2 การประกอบชนิดเสริมความแข็งแรง

รูปที่ 5.15 การประกอบแบบเสริมความแข็งแรง

การประกอบสะพานชนิดเสริมความแข็งแรง นั้น ทอดปลายเสริมความแข็งแรงทั้งสองฝั่งรวมทั้ง

ทอดลอยจะประกอบเป็นแบบเดียวกัน สำหรับทอดลอยจะห่างจากทอดปลาย 6 ฟต 8 นิ้ว การประกอบเป็น
ุ
แบบ 26 ตงพื้น 18 ตงจราจร รวมทั้งทอดยื่นทั้ง 2 ฝั่ง ยาว 21 ฟต 8 นิ้ว ด้วย จากนั้นสร้างทับด้วย
ุ
ทอดหนุนมั่น ยาว 38 ฟต 4 นิ้ว จากทอดยื่นจนถึงทอดปลาย ทำเช่นเดียวกันทั้งสองฝั่ง สำหรับวิธีการ
ุ
ประกอบทอดปลาย,ทอดลอยและทอดยื่นมีดังนี้

5.2.1 ทอดปลายทั้งสองฝั่ง

ประกอบโดยนำทุ่น 3 ทุ่น ใช้ข้างเรียงกันให้ตรงแนว ให้ทุ่นที่ 1 กับที่ 3 ใช้
กรอบเสริมเครื่องรองชนิด เบี่ยงศูนย์เบี่ยงเข้ามาปิด ทุ่นที่ 2 ตรงกลาง ซึ่งใช้กรอบเสริมเครื่องรองชนิด

ธรรมดาทำให้ แต่ละทุ่นห่างกัน 1 ฟต 8 นิ้ว จากนั้นวางตงพนมูลฐาน โดยทอดตงฝั่งใกล้จากทุ่นที่ 2
ื้
ุ
ไปทุ่นที่ 1 คู่ซ้าย (2,6) คี่ขวา (3,7) ต่อไป ทอดตงฝั่งไกลจากทุ่น 2 ไปทุ่นที่ 3 คู่ขวา (2,6) คี่ซ้าย (3,7)
ื้
ื้
จากนั้นเติมตงพนลงในช่องว่างจนเต็ม 26 ตงพน 18 ตงจราจร ทำเช่นเดียวกันทั้งสองฝั่งรวมทั้งทอดลอยด้วย
จะเป็นกี่ทอดก็ได้แต่ระยะห่างระหว่างทอด 6 ฟุต 8 นิ้ว
5.2.2 การสร้างทอดยื่น 21 ฟุต 8 นิ้ว
