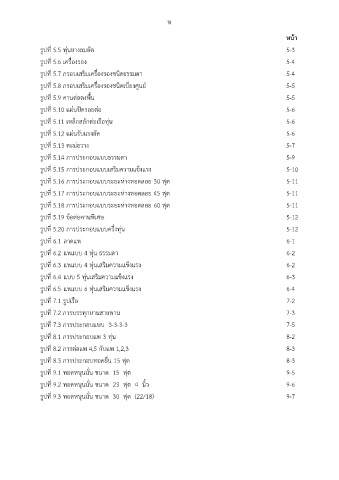

ท

หน้า

รูปที่ 5.5 ทุ่นยางลมอัด 5-3
รูปที่ 5.6 เครื่องรอง 5-4

รูปที่ 5.7 กรอบเสริมเครื่องรองชนิดธรรมดา 5-4

รูปที่ 5.8 กรอบเสริมเครื่องรองชนิดเบี่ยงศูนย์ 5-5
รูปที่ 5.9 คานต่อตงพื้น 5-5

รูปที่ 5.10 แผ่นปิดรอยต่อ 5-6

ุ่
รูปที่ 5.11 เหล็กสลักต่อเรือทน 5-6
รูปที่ 5.12 แผ่นรับแรงอด 5-6
ั
รูปที่ 5.13 ตะม่อวาง 5-7
รูปที่ 5.14 การประกอบแบบธรรมดา 5-9

รูปที่ 5.15 การประกอบแบบเสริมความแข็งแรง 5-10
รูปที่ 5.16 การประกอบแบบระยะห่างทอดลอย 30 ฟุต 5-11

รูปที่ 5.17 การประกอบแบบระยะห่างทอดลอย 45 ฟุต 5-11

รูปที่ 5.18 การประกอบแบบระยะห่างทอดลอย 60 ฟุต 5-11
รูปที่ 5.19 ข้อต่อคานพิเศษ 5-12

รูปที่ 5.20 การประกอบแบบครึ่งทุ่น 5-12

รูปที่ 6.1 ลาดแพ 6-1
รูปที่ 6.2 แพแบบ 4 ทุ่น ธรรมดา 6-2

รูปที่ 6.3 แพแบบ 4 ทุ่นเสริมความแข็งแรง 6-2

รูปที่ 6.4 แบบ 5 ทุ่นเสริมความแข็งแรง 6-3
รูปที่ 6.5 แพแบบ 6 ทุ่นเสริมความแข็งแรง 6-4

รูปที่ 7.1 รูปเรือ 7-2
รูปที่ 7.2 การบรรทุกยานสายพาน 7-3

รูปที่ 7.3 การประกอบแบบ 3-3-3-3 7-5

รูปที่ 8.1 การประกอบแพ 3 ทุ่น 8-2
รูปที่ 8.2 การต่อแพ 4,5 กับแพ 1,2,3 8-3

รูปที่ 8.3 การประกอบทอดยื่น 15 ฟุต 8-3
รูปที่ 9.1 ทอดหนุนมั่น ขนาด 15 ฟุต 9-5

รูปที่ 9.2 ทอดหนุนมั่น ขนาด 23 ฟุต 4 นิ้ว 9-6

รูปที่ 9.3 ทอดหนุนมั่น ขนาด 30 ฟุต (22/18) 9-7
