ถ

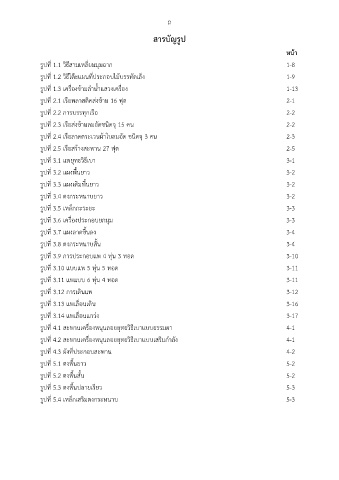

สารบัญรูป

หน้า

ุ
รูปที่ 1.1 วิธีสามเหลี่ยมมมฉาก 1-8
รูปที่ 1.2 วิธีโต๊ะแผนที่ประกอบไม้บรรทัดเล็ง 1-9
รูปที่ 1.3 เครื่องข้ามลำน้ำแสวงเครื่อง 1-13

รูปที่ 2.1 เรือพลาสติคส่งข้าม 16 ฟุต 2-1

รูปที่ 2.2 การบรรทุกเรือ 2-2
รูปที่ 2.3 เรือส่งข้ามลมอัดชนิดจุ 15 คน 2-2

รูปที่ 2.4 เรือลาดตระเวนผ้าใบลมอัด ชนิดจุ 3 คน 2-3
รูปที่ 2.5 เรือสร้างสะพาน 27 ฟุต 2-5

รูปที่ 3.1 แพยุทธวิธีเบา 3-1

รูปที่ 3.2 แผงพื้นยาว 3-2
รูปที่ 3.3 แผงเติมพื้นยาว 3-2

รูปที่ 3.4 ตงกระหนาบยาว 3-2
รูปที่ 3.5 เหล็กกะระยะ 3-3

รูปที่ 3.6 เครื่องประกอบยกมม 3-3
ุ
รูปที่ 3.7 แผงลาดขึ้นลง 3-4
รูปที่ 3.8 ตงกระหนาบสั้น 3-4

รูปที่ 3.9 การประกอบแพ 4 ทุ่น 3 ทอด 3-10

รูปที่ 3.10 แบบแพ 5 ทุ่น 5 ทอด 3-11
รูปที่ 3.11 แพแบบ 6 ทุ่น 4 ทอด 3-11

รูปที่ 3.12 การเดินแพ 3-12
รูปที่ 3.13 แพเลื่อนเดิน 3-16

รูปที่ 3.14 แพเลื่อนแกว่ง 3-17

รูปที่ 4.1 สะพานเครื่องหนุนลอยยุทธวิธีเบาแบบธรรมดา 4-1
รูปที่ 4.2 สะพานเครื่องหนุนลอยยุทธวิธีเบาแบบเสริมกำลัง 4-1

รูปที่ 4.3 ผังที่ประกอบสะพาน 4-2
รูปที่ 5.1 ตงพื้นยาว 5-2

รูปที่ 5.2 ตงพื้นสั้น 5-2

รูปที่ 5.3 ตงพื้นปลายเรียว 5-3
รูปที่ 5.4 เหล็กเสริมตงกระหนาบ 5-3
