4-7

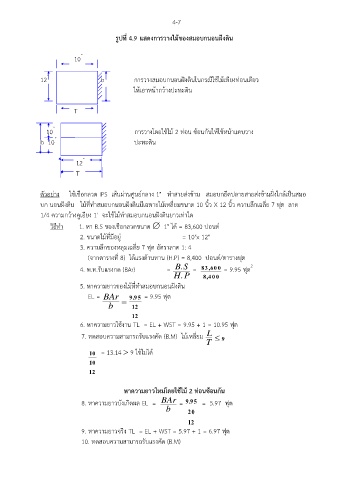

รูปที่ 4.9 แสดงการวางไม้ของสมอบกนอนฝังดิน

”
10

”
12 b การวางสมอบกนอนฝังดินในกรณีใช้ไม้เพียงท่อนเดียว
ให้เอาหน้ากว้างปะทะดิน

T

”
10 การวางโดยใช้ไม้ 2 ท่อน ซ้อนกันให้ใช้หน้าแคบวาง
”
b 10 ปะทะดิน

”
12
T

ตัวอย่าง ใช้เชือกลวด IPS เส้นผ่านศูนย์กลาง 1" ท าสายส่งข้าม สมอบกยึดปลายสายส่งข้ามฝั่งใกล้เป็นสมอ

บก นอนฝังดิน ไม้ที่ท าสมอบกนอนฝังดินมีเฉพาะไม้เหลี่ยมขนาด 10 นิ้ว X 12 นิ้ว ความลึกเฉลี่ย 7 ฟุต ลาด
1/4 ความกว้างคูเอยง 1' จะใช้ไม้ท าสมอบกนอนฝังดินยาวเท่าใด
ี
วิธีท า 1. หา B.S ของเชือกลวดขนาด  1" ได้ = 83,600 ปอนด์

2. ขนาดไม้ที่มีอยู่ = 10"x 12"
3. ความลึกของหลุมเฉลี่ย 7 ฟุต อัตราลาด 1: 4
(จากตารางที่ 8) ได้แรงต้านทาน (H.P) = 8,400 ปอนด์/ตารางฟุต
.
2
,
4. พ.ท.รับแรงกด (BAr) = B S = 83 600 = 9.95 ฟุต
.
H P 8 400
,
5. หาความยาวของไม้ที่ท าสมอบกนอนฝังดิน
EL = BAr 9 95 = 9.95 ฟุต
.
b  12
12
6. หาความยาวใช้งาน TL = EL + WST = 9.95 + 1 = 10.95 ฟุต
7. ทดสอบความสามารถรับแรงคัด (B.M) ไม้เหลี่ยม L  9
T
10 = 13.14  9 ใช้ไม่ได้
10
12

หาความยาวใหม่โดยใช้ไม้ 2 ท่อนซ้อนกัน

8. หาความยาวบังเกิดผล EL = BAr 9 95. = 5.97 ฟุต
=
b 20
12
9. หาความยาวจริง TL = EL + WST = 5.97 + 1 = 6.97 ฟุต

ฺ
10. ทดสอบความสามารถรับแรงคัด ( B.M)
