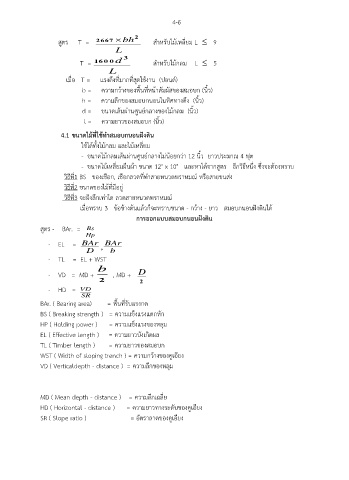

4-6

สูตร T = 2667  bh 2 ส าหรับไม้เหลี่ยม L  9
L

T = 160 0 d 3 ส าหรับไม้กลม L  5
L
เมื่อ T = แรงดึงที่มากที่สุดใช้งาน (ปอนด์)

b = ความกว้างของพื้นที่หน้าสัมผัสของสมอบก (นิ้ว)
h = ความลึกของสมอบกนอนในทิศทางดึง (นิ้ว)
d = ขนาดเส้นผ่านศูนย์กลางของไม้กลม (นิ้ว)
l = ความยาวของสมอบก (นิ้ว)

4.1 ขนาดไม้ที่ใช้ท าสมอบกนอนฝังดิน

ใช้ได้ทั้งไม้กลม และไม้เหลี่ยม
- ขนาดไม้กลมเส้นผ่านศูนย์กลางไม่น้อยกว่า 12 นิ้ว ยาวประมาณ 4 ฟุต
- ขนาดไม้เหลี่ยมผืนผ้า ขนาด 12" x 10" และหาได้จากสูตร อีกวิธีหนึ่ง ซึ่งจะต้องทราบ

วิธีที่1 BS ของเชือก, เชือกลวดที่ท าสายหนวดพราหมณ์ หรือสายขนส่ง
วิธีที่2 ขนาดของไม้ที่มีอยู่
วิธีที่3 จะฝังลึกเท่าใด ลวดสายหนวดพราหมณ์
เมื่อทราบ 3 ข้อข้างต้นแล้วก็จะทราบขนาด - กว้าง - ยาว สมอบกนอนฝังดินได้

การออกแบบสมอบกนอนฝังดิน
สูตร - BAr. = Bs
Hp
- EL = BAr BAr
D , b
- TL = EL + WST
b
- VD = MD + , MD + D
2 2
- HD = VD
SR
BAr. ( Bearing area) = พื้นที่รับแรงกด

BS ( Breaking strength ) = ความแข็งแรงแตกหัก
HP ( Holding power ) = ความแข็งแรงของหลุม
EL ( Effective length ) = ความยาวบังเกิดผล
TL ( Timber length ) = ความยาวของสมอบก

WST ( Width of sloping trench ) = ความกว้างของคูเอียง
VD ( Verticaldepth - distance ) = ความลึกของหลุม

MD ( Mean depth - distance ) = ความลึกเฉลี่ย
HD ( Horizontal - distance ) = ความยาวทางระดับของคูเอียง
SR ( Slope ratio ) = อัตราลาดของคูเอียง
