Page 20 - เครื่องยกของหนัก

1-9

ี่

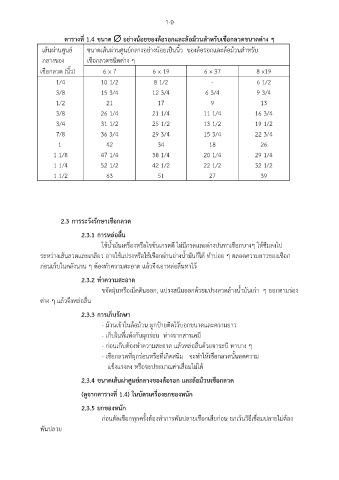

ตารางท 1.4 ขนาด  อย่างน้อยของล้อรอกและล้อม้วนส าหรับเชือกลวดขนาดต่าง ๆ
เส้นผ่านศูนย์ ขนาดเส้นผ่านศูนย์กลางอย่างน้อยเป็นนิ้ว ของล้อรอกและล้อม้วนส าหรับ
กลางของ เชือกลวดชนิดต่าง ๆ
เชือกลวด (นิ้ว) 6 x 7 6 x 19 6 x 37 8 x19

1/4 10 1/2 8 1/2 - 6 1/2
3/8 15 3/4 12 3/4 6 3/4 9 3/4
1/2 21 17 9 13

3/8 26 1/4 21 1/4 11 1/4 16 3/4
3/4 31 1/2 25 1/2 13 1/2 19 1/2
7/8 36 3/4 29 3/4 15 3/4 22 3/4
1 42 34 18 26

1 1/8 47 1/4 38 1/4 20 1/4 29 1/4
1 1/4 52 1/2 42 1/2 22 1/2 32 1/2
1 1/2 51 27 39
63

2.3 การระวังรักษาเชือกลวด

2.3.1 การหล่อลื่น

ใช้น้ ามันเครื่องหรือไขข้นเกรดดี ไม่มีกรดและด่างปนทาเชือกบางๆ ให้ซึมลงไป
ระหว่างเส้นลวดและเกลียว อาจใช้แปรงหรือใช้เชือกผ่านอ่างน้ ามันก็ได้ ท าบ่อย ๆ ตลอดความยาวของเชือก
ก่อนเก็บในคลังนาน ๆ ต้องท าความสะอาด แล้วจึงเอาหล่อลื่นทาไว้

2.3.2 ท าความสะอาด
ขจัดฝุ่นหรือเม็ดดินออก, แปรงสนิมออกด้วยแปรงลวดล้างน้ ามันเก่า ๆ ออกตามร่อง

ต่าง ๆ แล้วจึงหล่อลื่น

2.3.3 การเก็บรักษา
- ม้วนเข้าในล้อม้วน ผูกป้ายติดไว้บอกขนาดและความยาว
- เก็บในที่แห้งกันผุกร่อน ห่างจากสารเคมี

- ก่อนเก็บต้องท าความสะอาด แล้วหล่อลื่นด้วยจาระบี ทาบาง ๆ
- เชือกลวดที่ผุกร่อนหรือที่เกิดสนิม จะท าให้เชือกลวดนั้นลดความ
แข็งแรงลง หรือจะประมาณค่าเสื่อมไม่ได้

2.3.4 ขนาดเส้นผ่าศูนย์กลางของล้อรอก และล้อม้วนเชือกลวด

(ดูจากตารางที่ 1.4) ในบัตรเครื่องยกของหนัก

2.3.5 ยกของหนัก
ก่อนตัดเชือกทุกครั้งต้องท าการพันปลายเชือกเสียก่อน ยกเว้นวิธีเชื่อมปลายไม่ต้อง

พันปลาย
