1-7

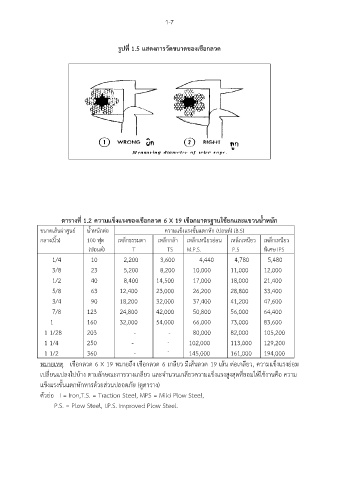

รูปที่ 1.5 แสดงการวัดขนาดของเชือกลวด

ี่
ตารางท 1.2 ความแข็งแรงของเชือกลวด 6 X 19 เชือกมาตรฐานใช้ยกและแขวนน้ าหนัก
ขนาดเส้นผ่าศูนย์ น้ าหนักต่อ ความแข็งแรงขั้นแตกหัก (ปอนด์) (B.S)
กลาง(นิ้ว) 100 ฟุต เหล็กธรรมดา เหล็กกล้า เหล็กเหนียวอ่อน เหล็กเหนียว เหล็กเหนียว
(ปอนด์) T TS M.P.S. P.S พิเศษ IPS
1/4 10 2,200 3,600 4,440 4,780 5,480
3/8 23 5,200 8,200 10,000 11,000 12,000
1/2 40 8,400 14,500 17,000 18,000 21,400

5/8 63 12,400 23,000 26,200 28,800 33,400
3/4 90 18,200 32,000 37,400 41,200 47,600
7/8 123 24,800 42,000 50,800 56,000 64,400
1 160 32,000 54,000 66,000 73,000 83,600

1 1/28 203 - - 80,000 82,000 105,200
1 1/4 250 - - 102,000 113,000 129,200
-
,
145
000

161
,

000
,

194

360

-

1 1/2 000

หมายเหตุ เชือกลวด 6 X 19 หมายถึง เชือกลวด 6 เกลียว มีเส้นลวด 19 เส้น ต่อเกลียว, ความแข็งแรงย่อม
เปลี่ยนแปลงไปบ้าง ตามลักษณะการวางเกลียว และจ านวนเกลียวความแข็งแรงสูงสุดที่ยอมให้ใช้งานคือ ความ
แข็งแรงขั้นแตกหักหารด้วยส่วนปลอดภัย (ดูตาราง)
ตัวย่อ I = Iron,T.S. = Traction Steel, MPS = Mild Plow Steel,
P.S. = Plow Steel, I.P.S. Improved Plow Steel.
