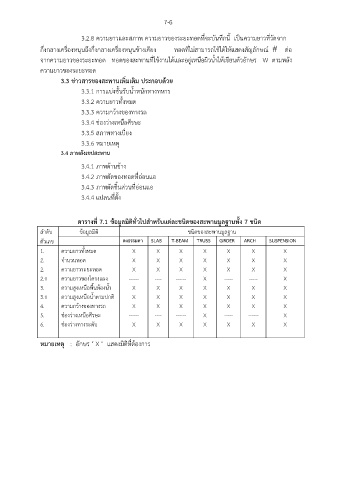

7-6

3.2.8 ความยาวและสภาพ ความยาวของระยะทอดที่จะบันทึกนี้ เป็นความยาวที่วัดจาก

กึ่งกลางเครื่องหนุนถึงกึ่งกลางเครื่องหนุนข้างเคียง ทอดที่ไม่สามารถใช้ได้ให้แสดงสัญลักษณ์  ต่อ
จากความยาวของระยะทอด ทอดของสะพานที่ใช้งานได้และอยู่เหนือผิวน้ าให้เขียนตัวอักษร W ตามหลัง
ความยาวของระยะทอด
3.3 ข่าวสารของสะพานเพิ่มเติม ประกอบด้วย

3.3.1 การแบ่งชั้นรับน้ าหนักทางทหาร
3.3.2 ความยาวทั้งหมด
3.3.3 ความกว้างของทางรถ

3.3.4 ช่องว่างเหนือศีรษะ
3.3.5 สภาพทางเบี่ยง
3.3.6 หมายเหตุ
3.4 ภาพสังเขปสะพาน

3.4.1 ภาพด้านข้าง

3.4.2 ภาพตัดของทอดที่อ่อนแอ
3.4.3 ภาพตัดชิ้นส่วนที่อ่อนแอ
3.4.4 แปลนที่ตั้ง

ตารางท 7.1 ข้อมูลมิติทั่วไปส าหรับแต่ละชนิดของสะพานมูลฐานทั้ง 7 ชนิด
ี่
ล าดับ ข้อมูลมิติ ชนิดของสะพานมูลฐาน
ตัวเลข ตงธรรมดา SLAB T-BEAM TRUSS GIRDER ARCH SUSPENSION
1. ความยาวทั้งหมด X X X X X X X
2. จ านวนทอด X X X X X X X
2. ความยาวระยะทอด X X X X X X X
2.ก ความยาวของโครงแผง ------ ---- ------ X ----- ----- X
3. ความสูงเหนือพื้นท้องน้ า X X X X X X X
3.ก ความสูงเหนือน้ าตามปกติ X X X X X X X
4. ความกว้างของทางรถ X X X X X X X
5. ช่องว่างเหนือศีรษะ ------ ---- ------ X ----- ------ X
6. ช่องว่างทางระดับ X X X X X X X

หมายเหตุ : อักษร " X " แสดงมิติที่ต้องการ
