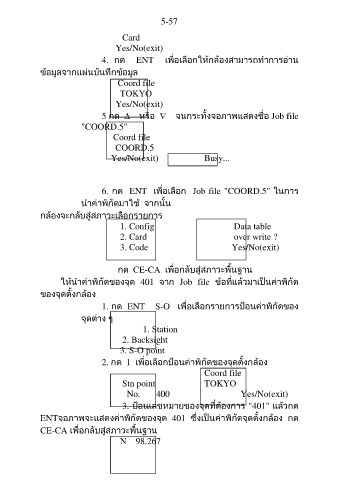

5-57

Card
Yes/No(exit)

4. กด ENT เพื่อเลือกให้กล้องสามารถท าการอ่าน

ข้อมูลจากแผ่นบันทึกข้อมูล
Coord file
TOKYO

Yes/No(exit)
5 กด  หรือ  จนกระทั้งจอภาพแสดงชื่อ Job file

"COORD.5"
Coord file
COORD.5

Yes/No(exit) Busy...

6. กด ENT เพื่อเลือก Job file "COORD.5" ในการ

้
น าค่าพิกัดมาใช จากนั้น
กล้องจะกลับสู่สภาวะเลือกรายการ
1. Config Data table

2. Card over write ?
3. Code Yes/No(exit)

กด CE-CA เพื่อกลับสู่สภาวะพื้นฐาน
ให้น าค่าพิกัดของจุด 401 จาก Job file ข้อที่แล้วมาเป็นค่าพิกัด

ของจุดตั้งกล้อง

1. กด ENT S-O เพื่อเลือกรายการป้อนค่าพิกัดของ

จุดต่าง ๆ
1. Station
2. Backsight

3. S-O point
2. กด 1 เพื่อเลือกป้อนค่าพิกัดของจุดตั้งกล้อง

Coord file
Stn point TOKYO
No. 400 Yes/No(exit)

3. ป้อนเลขหมายของจุดที่ต้องการ "401" แล้วกด
ENTจอภาพจะแสดงค่าพิกัดของจุด 401 ซึ่งเป็นค่าพิกัดจุดตั้งกล้อง กด

CE-CA เพื่อกลับสู่สภาวะพื้นฐาน

N 98.267
