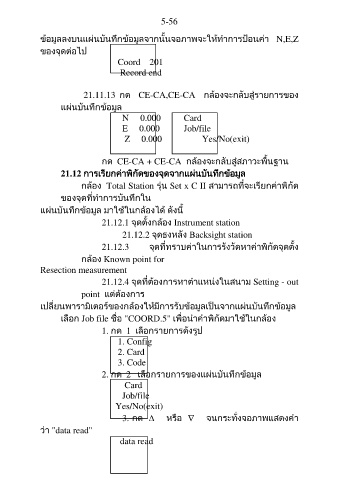

Page 88 - วิชาการสำรวจ

5-56

ข้อมูลลงบนแผ่นบันทึกข้อมูลจากนั้นจอภาพจะให้ท าการป้อนค่า N,E,Z

ของจุดต่อไป
Coord 201

Record end

21.11.13 กด CE-CA,CE-CA กล้องจะกลับสู่รายการของ

แผ่นบันทึกข้อมูล

N 0.000 Card
E 0.000 Job/file
Z 0.000 Yes/No(exit)

กด CE-CA + CE-CA กล้องจะกลับสู่สภาวะพื้นฐาน

21.12 การเรียกค่าพิกัดของจุดจากแผ่นบันทึกข้อมูล
กล้อง Total Station รุ่น Set x C II สามารถที่จะเรียกค่าพิกัด

ของจุดที่ท าการบันทึกใน

แผ่นบันทึกข้อมูล มาใช้ในกล้องได้ ดังนี้

21.12.1 จุดตั้งกล้อง Instrument station
21.12.2 จุดธงหลัง Backsight station

21.12.3 จุดที่ทราบค่าในการรังวัดหาค่าพิกัดจุดตั้ง

กล้อง Known point for
Resection measurement

21.12.4 จุดที่ต้องการหาต าแหน่งในสนาม Setting - out
point แต่ต้องการ

้
เปลี่ยนพารามิเตอร์ของกล้องใหมีการรับข้อมูลเป็นจากแผ่นบันทึกข้อมูล
เลือก Job file ชื่อ "COORD.5" เพื่อน าค่าพิกัดมาใช้ในกล้อง
1. กด 1 เลือกรายการดังรูป

1. Config
2. Card
3. Code

2. กด 2 เลือกรายการของแผ่นบันทึกข้อมูล
Card

Job/file
Yes/No(exit)
3. กด  หรือ  จนกระทั่งจอภาพแสดงค า

ว่า "data read"

data read
