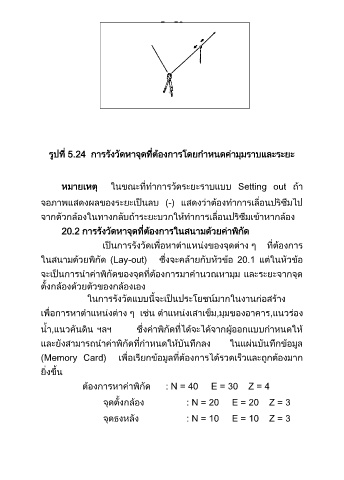

รูปที่ 5.24 การรังวัดหาจุดที่ต้องการโดยก าหนดค่ามุมราบและระยะ
หมายเหตุ ในขณะที่ท าการวัดระยะราบแบบ Setting out ถ้า
จอภาพแสดงผลของระยะเป็นลบ (-) แสดงว่าต้องท าการเลื่อนปริซึมไป
จากตัวกล้องในทางกลับถ้าระยะบวกให้ท าการเลื่อนปริซึมเข้าหากล้อง
20.2 การรังวัดหาจุดที่ต้องการในสนามด้วยค่าพิกัด
เป็นการรังวัดเพื่อหาต าแหน่งของจุดต่าง ๆ ที่ต้องการ
ในสนามด้วยพิกัด (Lay-out) ซึ่งจะคล้ายกับหวข้อ 20.1 แต่ในหัวข้อ
ั
จะเป็นการน าค่าพิกัดของจุดที่ต้องการมาค านวณหามุม และระยะจากจุด
ั
ตั้งกล้องด้วยตวของกล้องเอง
ในการรังวัดแบบนี้จะเป็นประโยชน์มากในงานก่อสร้าง
เพื่อการหาต าแหน่งต่าง ๆ เช่น ต าแหน่งเสาเข็ม,มุมของอาคาร,แนวร่อง
น้ า,แนวคันดิน ฯลฯ ซึ่งค่าพิกัดที่ได้จะได้จากผู้ออกแบบก าหนดให ้
และยังสามารถน าค่าพิกัดที่ก าหนดให้บันทึกลง ในแผ่นบันทึกข้อมูล
(Memory Card) เพื่อเรียกข้อมูลที่ต้องการได้รวดเร็วและถูกต้องมาก
ยิ่งขึ้น
ต้องการหาค่าพิกัด : N = 40 E = 30 Z = 4
จุดตั้งกล้อง : N = 20 E = 20 Z = 3
จุดธงหลัง : N = 10 E = 10 Z = 3
