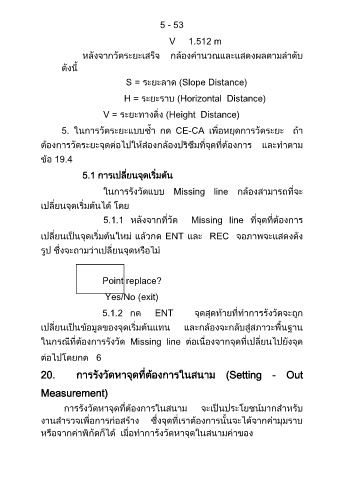

Page 176 - วิชาการสำรวจ

5 - 53

V 1.512 m

หลังจากวัดระยะเสร็จ กล้องค านวณและแสดงผลตามล าดับ
ดังนี้

S = ระยะลาด (Slope Distance)

H = ระยะราบ (Horizontal Distance)

V = ระยะทางดิ่ง (Height Distance)

5. ในการวัดระยะแบบซ้ า กด CE-CA เพื่อหยุดการวัดระยะ ถ้า

ต้องการวัดระยะจุดต่อไปให้ส่องกล้องปริซึมที่จุดที่ต้องการ และท าตาม

ข้อ 19.4

5.1 การเปลี่ยนจุดเริ่มต้น

ในการรังวัดแบบ Missing line กล้องสามารถที่จะ

เปลี่ยนจุดเริ่มต้นได้ โดย

5.1.1 หลังจากที่วัด Missing line ที่จุดที่ต้องการ

เปลี่ยนเป็นจุดเริ่มต้นใหม่ แล้วกด ENT และ REC จอภาพจะแสดงดัง

รูป ซึ่งจะถามว่าเปลี่ยนจุดหรือไม
่

Point replace?

Yes/No (exit)

5.1.2 กด ENT จุดสุดท้ายที่ท าการรังวัดจะถูก

เปลี่ยนเป็นข้อมูลของจุดเริ่มต้นแทน และกล้องจะกลับสู่สภาวะพื้นฐาน

ในกรณีที่ต้องการรังวัด Missing line ต่อเนื่องจากจุดที่เปลี่ยนไปยังจุด

ต่อไปโดยกด 6

20. การรังวัดหาจุดที่ต้องการในสนาม (Setting - Out

Measurement)

การรังวัดหาจุดที่ต้องการในสนาม จะเป็นประโยชน์มากส าหรับ
งานส ารวจเพื่อการก่อสร้าง ซงจุดที่เราต้องการนั้นจะได้จากค่ามุมราบ
ึ่
หรือจากค่าพิกัดก็ได้ เมื่อท าการังวัดหาจุดในสนามค่าของ
