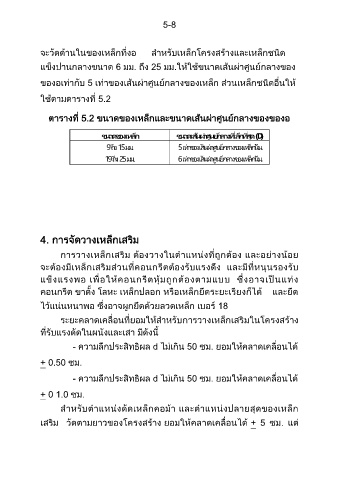

5-8

จะวัดด้านในของเหล็กที่งอ ส าหรับเหล็กโครงสร้างและเหล็กชนิด

แข็งปานกลางขนาด 6 มม. ถึง 25 มม.ให้ใช้ขนาดเส้นผ่าศูนย์กลางของ

ของอเท่ากับ 5 เท่าของเส้นผ่าศูนย์กลางของเหล็ก ส่วนเหล็กชนิดอื่นให ้

ใช้ตามตารางที่ 5.2

ตารางที่ 5.2 ขนาดของเหล็กและขนาดเส้นผ่าศูนย์กลางของของอ

่
่
ู
ุ
ขนาดของเหลก ขนาดเส้นผาศนย์กลางทีเลกทีสด (D)
็
็
่
์
9 ถง 15 มม. 5 เทาของเสนผาศนยกลางของเหลกนน
ู
้
ึ
ั
็
้
่
่
่
้
ึ
19 ถง 25 มม. 6 เทาของเสนผาศนยกลางของเหลกนน
็
ั
้
ู
่
์

4. การจัดวางเหล็กเสริม
้
การวางเหล็กเสริม ตองวางในตาแหน่งที่ถูกตอง และอย่างน้อย
้

ี
ี
จะตองมเหล็กเสริมส่วนที่คอนกรีตตองรับแรงดึง และมที่หนุนรองรับ
้
้
แข็งแรงพอ เพื่อใหคอนกรีตหมถูกตองตามแบบ ซงอาจเป็นแท่ง
้
ึ่
ุ้
้
คอนกรีต ขาตั้ง โลหะ เหล็กปลอก หรือเหล็กยึดระยะเรียงก็ได้ และยึด
ไว้แน่นหนาพอ ซึ่งอาจผูกยึดด้วยลวดเหล็ก เบอร์ 18
ระยะคลาดเคลื่อนที่ยอมให้ส าหรับการวางเหล็กเสริมในโครงสร้าง
ที่รับแรงดัดในผนังและเสา มีดังนี้
- ความลึกประสิทธิผล d ไม่เกิน 50 ซม. ยอมให้คลาดเคลื่อนได้
+ 0.50 ซม.
- ความลึกประสิทธิผล d ไม่เกิน 50 ซม. ยอมให้คลาดเคลื่อนได้

+ 0 1.0 ซม.

้

ส าหรับตาแหน่งดัดเหล็กคอมา และตาแหน่งปลายสุดของเหล็ก

้
เสริม วัดตามยาวของโครงสร้าง ยอมใหคลาดเคลื่อนได้ + 5 ซม. แต ่
