5-7
3.2 ส่วนที่งอเป็นมุมฉาก ให้มีส่วนยื่นต่อออกไปถึงปลายสุดของ
เหล็ก อย่างน้อย 12 เท่า ของขนาดเส้นผ่านศูนย์กลางนั้น ๆ
3.3 ส าหรับเหล็กลูกตั้งและเหล็กปลอก ให้งอ 90 องศา หรือ 135
องศา โดยส่วนที่ยื่นถึงปลายขออีกอย่างน้อย 6 เท่า ของขนาดเส้นผ่าน
ศูนย์กลางของเหล็ก แต่ต้องไม่น้อยกว่า 6 ซม. และต้องมีรัศมีวัดด้านใน
ของเหล็กไม่สั้นกว่าหนึ่งเท่าของเส้นผ่านศูนย์กลางของเหล็กนั้น
d d
4d หรือ 6 ซม.
D
D
12d
ของอ “มุมฉาก” ของอ “ครึงวงกลม”
่
6d หรือ 6
แนวกลางคาน ซม. D d
แนวกลางคาน d
D
D
้
็
็
ู
ของอเหลกลกตังและเหลกปลอก

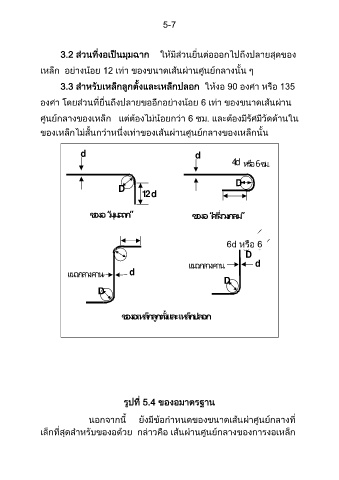

รูปที่ 5.4 ของอมาตรฐาน
นอกจากนี้ ยังมีข้อก าหนดของขนาดเส้นผ่าศูนย์กลางที่
เล็กที่สุดส าหรับของอด้วย กล่าวคือ เส้นผ่านศูนย์กลางของการงอเหล็ก
