Page 76 - สะพานเครื่องหนุนลอย

6-3

3.3 การประกอบแพแบบ 5 ทุ่นธรรมดา
การประกอบแพแบบนี้ ประกอบเหมือนกันกับ แพแบบ 4 ทุ่น ธรรมดา และมีส่วนยื่นข้างละ

15 ฟุต

3.4 การประกอบแพแบบ 5 ทุ่นเสริมความแข็งแรง
3.4.1 วางทุ่นที่ 1 ทุ่นที่ 2 ทุ่นที่ 3 เรียงกันให้ได้แนวโดยทุ่นที่ 1 และทุ่นที่ 3 ใช้กรอบ

เสริมเครื่องรองชนิดเบี่ยงศูนย์เบี่ยงเข้าไปปิดทุ่นที่ 2 ซึ่งใช้กรอบเสริมเครื่องรองชนิดธรรมดา

3.4.2 ทอดตงฝั่งใกล้ คู่ซ้าย คี่ขวา ต่อทุ่น 2 ไปทุ่นที่ 1
3.4.3 ทอดตงฝั่งไกล คู่ขวา คี่ซ้าย ต่อทุ่น 2 ไปทุ่นที่ 3

3.4.4 ผลักแพ 3 ทุ่น ออกไปทางน้ำและนำทุ่นที่ 4 ซี่งใช้กรอบเสริมเครื่องรองชนิด
ธรรมดาเข้ามาแทน

3.4.5 ทอดตงฝั่งใกล้ คูซ้าย คี่ขวา ต่อทุ่น 1 ไปทุ่น 4 โดยวางตงเริ่มจากคานฝั่งใกล้ของ
ทุ่นที่ 1 เป็นระยะ 6 ฟุต 8 นิ้ว ทำให้ตงพื้นที่วางเลยคานฝั่งใกล้ของทุ่นที่ 4 ออกไป 1 ฟุต 7 นิ้ว ส่วน

ทางขวาก็วางตงหมายเลขคี่ทางขวาเช่นเดียวกัน

3.4.6 นำคานต่อตงพื้นเข้ามารับปลายตงที่เลยออกไป
3.4.7 ประกอบส่วนยื่น โดยวางคาน 2 คานบนพื้นให้ห่างกัน 8 ฟุต 4 นิ้ว จากนั้นวางตง

มูลฐาน 2, 6 ทางซ้ายและ 3, 7 ทางขวา แล้วยกขึ้นไปเกี่ยวกับ คานตัวที่รับปลายตงยื่นออกไป ทำให้

ส่วนยื่นยาว 16 ฟุต 7 นิ้ว
3.4.8 เติมตงพื้นจนเต็มและประกอบลาดแพเข้าไป

3.4.9 หมุนแพออกไปทางฝั่งไกลให้ทุ่นที่ 3 เข้ามาหาฝั่งใกล้และนำทุ่นที่ 5 ซึ่งใช้กรอบ

เสริมเครื่องรองชนิดธรรมคาเข้ามาต่อ
3.4.10 ต่อทุ่นที่ 3 กับทุ่นที่ 5 โดยเริ่มจากคานฝั่งใกล้ของทุ่นที่ 3 ไปยึดทุ่นที่ 5 ซึ่งทุ่น

ที่ 5 อยู่ห่างจากทุ่นที่ 3 เป็นระยะ 6 ฟุต 8 นิ้ว ทำให้วางเลยคานฝั่งใกล้ของทุ่นที่ 5 ออกไป 1 ฟุต 7 นิ้ว
โดยวางหมายเลขคู่ทางซ้ายและหมายเลขคี่ทางขวา

3.4.11 ปฏิบัติเช่นเดียวกันกับครั้งแรกจนเสร็จ

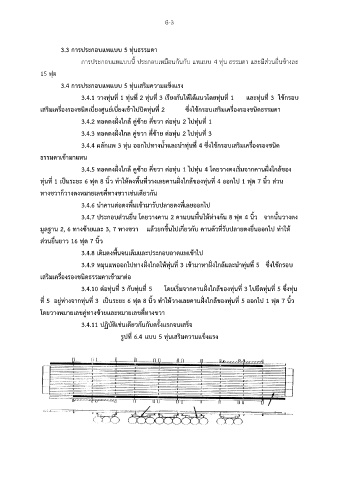

รูปที่ 6.4 แบบ 5 ทุ่นเสริมความแข็งแรง
