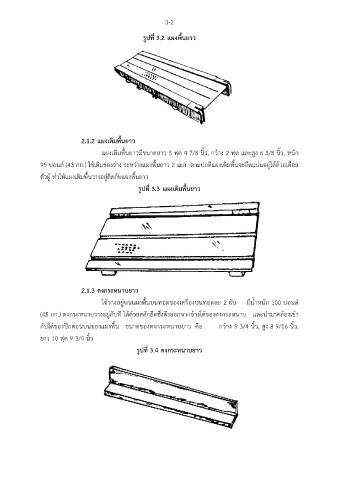

3-2
รูปที่ 3.2 แผงพื้นยาว
2.1.2 แผงเติมพื้นยาว
ื้
ุ
ุ
แผงเติมพนยาวมีขนาดยาว 5 ฟต 4 7/8 นิ้ว, กว้าง 2 ฟต และสูง 6 3/8 นิ้ว, หนัก
95 ปอนด์ (43 กก.) ใช้เติมช่องว่าง ระหว่างแผงพนยาว 2 แผง ตามปกติแผงเติมพื้นจะยึดแน่นอยู่ได้ด้วยเดือย
ื้
ตัวผู้ ทำให้แผงเติมพื้นวางอยู่ติดกับแผงพื้นยาว
รูปที่ 3.3 แผงเติมพื้นยาว
2.1.3 ตงกระหนาบยาว
ใช้วางอยู่บนแผงพนบนทอดของเครื่องบนทอดละ 2 อน มีน้ำหนัก 100 ปอนด์
ั
ื้
(45 กก.) ตงกระหนาบวางอยู่กับที่ ได้ด้วยสลักยึดซึ่งดึงออกจากข้างใต้ของตงกระหนาบ และนำมาคล้องเข้า
ื้
กับใต้ของปีกตอนบนของแผงพน ขนาดของตงกระหนาบยาว คือ กว้าง 9 3/4 นิ้ว, สูง 8 9/16 นิ้ว,
ยาว 10 ฟุต 9 3/4 นิ้ว
รูปที่ 3.4 ตงกระหนาบยาว
