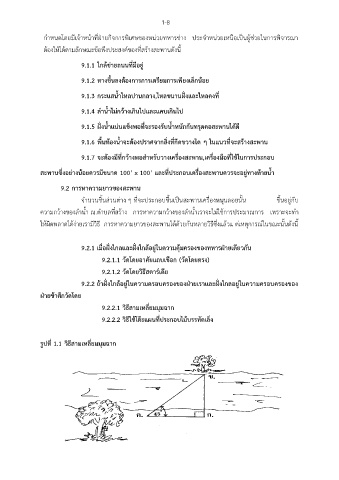

Page 22 - สะพานเครื่องหนุนลอย

1-8

กำหนดโดยมีเจ้าหน้าที่ฝ่ายกิจการพิเศษของหน่วยทหารช่าง ประจำหน่วยเหนือเป็นผู้ช่วยในการพิจารณา

ต้องให้ได้ตามลักษณะข้อพึงประสงค์ของที่สร้างสะพานดังนี้

9.1.1 ใกล้ข่ายถนนที่มีอยู่

9.1.2 ทางขึ้นลงต้องการการเตรียมการเพียงเล็กน้อย

9.1.3 กระแสน้ำไหลปานกลาง,ไหลขนานฝั่งและไหลคงที่

9.1.4 ลำน้ำไม่กว้างเกินไปและแคบเกินไป

9.1.5 ฝั่งน้ำแน่นแข็งพอที่จะรองรับน้ำหนักกันทรุดคอสะพานได้ดี

9.1.6 พื้นท้องน้ำจะต้องปราศจากสิ่งที่กีดขวางใด ๆ ในแนวที่จะสร้างสะพาน

9.1.7 จะต้องมีที่กว้างพอสำหรับวางเครื่องสะพาน,เครื่องมือที่ใช้ในการประกอบ

สะพานซึ่งอย่างน้อยควรมีขนาด 100’ x 100’ และที่ประกอบเครื่องสะพานควรจะอยู่ทางท้ายน้ำ

9.2 การหาความยาวของสะพาน

จำนวนชิ้นส่วนต่าง ๆ ที่จะประกอบขึ้นเป็นสะพานเครื่องหนุนลอยนั้น ขึ้นอยู่กับ
ความกว้างของลำน้ำ ณ.ตำบลที่สร้าง การหาความกว้างของลำน้ำเราจะไม่ใช้การประมาณการ เพราะจะทำ

ให้ผิดพลาดได้ง่ายเรามีวิธี การหาความยาวของสะพานได้ด้วยกันหลายวิธีซึ่งแล้วแ ต่เหตุการณ์ในขณะนั้นดังนี้

9.2.1 เมื่อฝั่งไกลและฝั่งใกล้อยู่ในความคุ้มครองของทหารฝ่ายเดียวกัน

9.2.1.1 วัดโดยอาศัยแถบเชือก (วัดโดยตรง)
9.2.1.2 วัดโดยวิธีสตาร์เดีย

9.2.2 ถ้าฝั่งใกล้อยู่ในความครอบครองของฝ่ายเราและฝั่งไกลอยู่ในความครอบครองของ

ฝ่ายข้าศึกวัดโดย
9.2.2.1 วิธีสามเหลี่ยมมุมฉาก

9.2.2.2 วิธีใช้โต๊ะแผนที่ประกอบไม้บรรทัดเล็ง

รูปที่ 1.1 วิธีสามเหลี่ยมมุมฉาก
