4-5
สำหรับวิธีนี้ต้องใช้เครื่องมือเครื่องใช้คือโต๊ะเขียนภาพ 3 ขา 1 โต๊ะหลัก 2 หลักเทปวัดระยะยาว 30
เมตร
การวัดความกว้างโดยกำหนดจุดบนฝั่งตรงข้าม ( จุดที่เห็นง่ายเช่นต้นไม้ ) จากนั้นตอกหลักบนฝั่ง
ใกล้อยู่ในแนวตรงข้ามกับจุดหมายนั้น,นำโต๊ะเขียนภาพไปวางคร่อมจุดหลัก และเล็งไปยังที่หมายใช้ไม้
บรรทัดวางทาบตามแนวที่จุดเล็งแล้วขีดเส้น จาดนั้นยกโต๊ะเขียนภาพจากจุด ก.ไปยังจุด ข.ให้อยู่ในแนวตั้งฉาก
เป็นระยะเท่าไรก็ได้เมื่อตั้งได้ที่แล้วก็ลากเส้นตามแนวโต๊ะไปบนกระดาษให้ยาวตามระยะมาตราส่วนที่กำหนด
จากนั้นให้เล็งไปยังที่หมายครั้งแรก แล้วใช้ไม้บรรทัดทาบตามแนวเล็งแล้วขีดเส้นให้ไปตัดกับเส้นแรกจะ
ได้ความกว้างลำน้ำตามมาตราส่วนที่กำหนด
8.1.3 วิธีใช้กล้องสตาร์เดียร์
การใช้กล้องวัดระยะโดยตรงนี้ทำได้ต่อเมื่อสามารถส่งผู้ปฏิบัติไปยังฝังตรงข้ามได้
ุ
8.1.4 วิธีใช้สามเหลี่ยมมุมฉากและมม 45 องศา

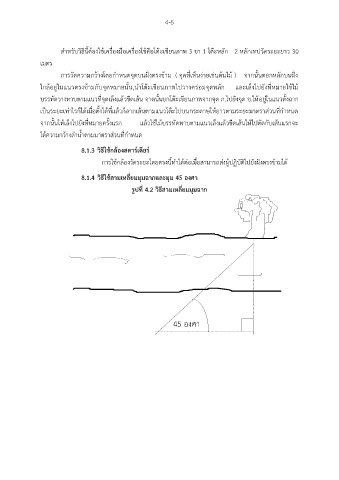

รูปที่ 4.2 วิธีสามเหลี่ยมมุมฉาก
45 องศา
