Page 44 - เครื่องยกของหนัก
P. 44
4-4

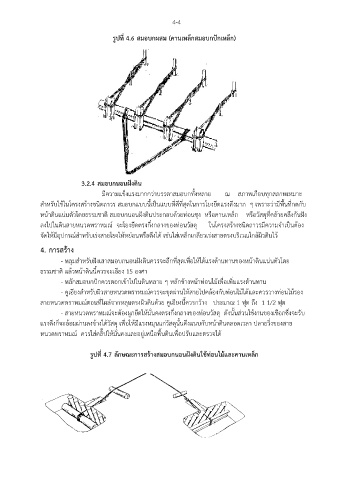

รูปที่ 4.6 สมอบกผสม (คานเหล็กสมอบกปักเหล็ก)
3.2.4 สมอบกนอนฝังดิน
มีความแข็งแรงมากกว่าบรรดาสมอบกทั้งหลาย ณ สภาพเกือบทุกสภาพเหมาะ
ส าหรับใช้ในโครงสร้างชนิดถาวร สมอบกแบบนี้เป็นแบบที่ดีที่สุดในการโยงยึดแรงดึงมาก ๆ เพราะว่ามีพื้นที่กดกับ
หน้าดินแน่นตัวโดยธรรมชาติ สมอบกนอนฝังดินประกอบด้วยท่อนซุง หรือคานเหล็ก หรือวัสดุที่คล้ายคลึงกันฝัง
ลงไปในดินสายหนวดพราหมณ์ จะโยงยึดตรงกึ่งกลางของท่อนวัสดุ ในโครงสร้างชนิดถาวรมีความจ าเป็นต้อง
จัดให้มีอุปกรณ์ส าหรับเร่งสายโยงให้หย่อนหรือตึงได้ เช่นใส่เหล็กเกลียวเร่งสายตรงบริเวณใกล้ผิวดินไว้
4. การสร้าง
- หลุมส าหรับฝังเสาสมอบกนอนฝังดินควรจะลึกที่สุดเพื่อให้ได้แรงต้านทานของหน้าดินแน่นตัวโดย
ธรรมชาติ แล้วหน้าดินนี้ควรจะเอียง 15 องศา
- หลักสมอบกปักควรตอกเข้าไปในดินหลาย ๆ หลักข้างหน้าท่อนไม้เพื่อเพิ่มแรงต้านทาน
- คูเอียงส าหรับผิวสายหนวดพราหมณ์ควรจะขุดผ่านให้สายไปคล้องกับท่อนไม้ได้และควรวางท่อนไม้รอง
สายหนวดพราหมณ์ตอนที่โผล่จากหลุมตรงผิวดินด้วย คูเอียงนี้ควรกว้าง ประมาณ 1 ฟุต ถึง 1 1/2 ฟุต
- สายหนวดพราหมณ์จะต้องผูกยึดให้มั่นคงตรงกึ่งกลางของท่อนวัสดุ ดังนั้นส่วนใช้งานของเชือกซึ่งจะรับ
แรงดึงก็จะอ้อมผ่านลงข้างใต้วัสดุ เพื่อให้มีแรงหมุนแก่วัสดุนั้นดึงแนบกับหน้าดินตลอดเวลา ปลายวิ่งของสาย
หนวดพราหมณ์ ควรใส่คลิ๊ปให้มั่นคงและอยู่เหนือพื้นดินเพื่อปรับและตรวจได้
รูปที่ 4.7 ลักษณะการสร้างสมอบกนอนฝังดินใช้ท่อนไม้และคานเหล็ก
