P. 43
4-3

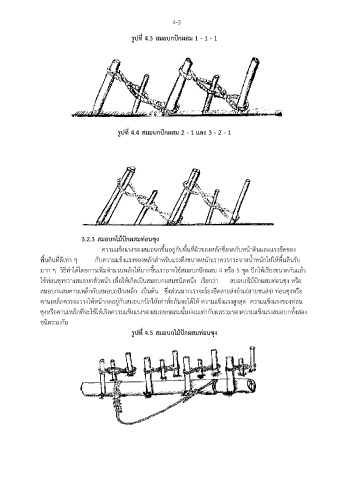

รูปที่ 4.3 สมอบกปักผสม 1 - 1 - 1
รูปที่ 4.4 สมอบกปักผสม 2 - 1 และ 3 - 2 - 1
3.2.3 สมอบกไม้ปักผสมท่อนซุง
ความแข็งแรงของสมอบกขึ้นอยู่กับพื้นที่ผิวของหลักซึ่งกดกับหน้าดินและแรงยึดของ
พื้นดินที่ดีเท่า ๆ กับความแข็งแรงของหลักส าหรับแรงดึงขนาดหนักเราควรกระจายน้ าหนักไปให้พื้นดินรับ
มาก ๆ วิธีท าได้โดยการเพิ่มจ านวนหลักให้มากขึ้นเราอาจใช้สมอบกปักผสม 4 หรือ 5 ชุด ปักให้เรียงขนาดกันแล้ว
ใช้ท่อนซุงขวางสมอบกตัวหน้า เพื่อให้เกิดเป็นสมอบกผสมชนิดหนึ่ง เรียกว่า สมอบกไม้ปักผสมท่อนซุง หรือ
สมอบกผสมคานเหล็กกับสมอบกปักเหล็ก เป็นต้น ซึ่งส่วนมากเราจะโยงยึดสายส่งข้าม(สายขนส่ง) ท่อนซุงหรือ
คานเหล็กควรจะวางให้หน้ากดอยู่กับสมอบกปักให้เท่าทั่ยกันจะได้ให้ ความแข็งแรงสูงสุด ความแข็งแรงของท่อน
ซุงหรือคานเหล็กที่จะใช้ให้เกิดความแข็งแรงของสมอบกผสมนั้นย่อมเท่ากับผลรวมของความแข็งแรงสมอบกทั้งสอง
ชนิดรวมกัน
รูปที่ 4.5 สมอบกไม้ปักผสมท่อนซุง
