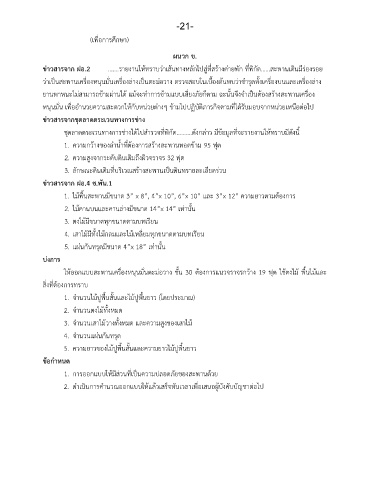

-21-

(เพื่อการศึกษา)

ผนวก ข.

ข่าวสารจาก ฝอ.2 …….รายงานให้ทราบว่าเส้นทางหลักไปสที่สร้างค่ายพัก ที่พิกัด……สะพานเดินมีร่องรอย
ู่
ว่าเป็นสะพานเครื่องหนุนมั่นเครื่องล่างเป็นตะม่อวาง ตรวจสอบในเบื้องต้นพบว่าช ารุดทั้งเครื่องบนและเครื่องล่าง
ยานพาหนะไม่สามารถข้ามผ่านได้ แม้จะทาการข้ามแบบเสี่ยงภัยก็ตาม ฉะนั้นจึงจ าเป็นต้องสร้างสะพานเครื่อง

หนุนมั่น เพื่ออ านวยความสะดวกให้กับหน่วยต่างๆ ข้ามไปปฏิบัติภารกิจตามที่ได้รับมอบจากหน่วยเหนือต่อไป

ข่าวสารจากชุดลาดตระเวนทางการช่าง
ชุดลาดตระเวนทางการช่างได้ไปส ารวจที่พิกัด……….ดังกล่าว มีข้อมูลที่จะรายงานให้ทราบมีดังนี้

1. ความกว้างของล าน้ าที่ต้องการสร้างสะพานทอดข้าม 95 ฟุต
2. ความสูงจากระดับดินเดิมถึงผิวจราจร 32 ฟุต

3. ลักษณะดินเดิมที่บริเวณสร้างสะพานเป็นดินทรายละเอียดร่วน

ข่าวสารจาก ฝอ.4 ช.พัน.1
1. ไม้พื้นสะพานมีขนาด 3” x 8”, 4”x 10”, 6”x 10” และ 3”x 12” ความยาวตามต้องการ

2. ไม้คานบนและคานล่างมีขนาด 14”x 14” เท่านั้น
3. ตงไม้มีขนาดทุกขนาดตามบทเรียน

4. เสาไม้มีทั้งไม้กลมและไม้เหลี่ยมทุกขนาดตามบทเรียน

5. แผ่นกันทรุดมีขนาด 4”x 18” เท่านั้น
บ่งการ

ให้ออกแบบสะพานเครื่องหนุนมั่นตะม่อวาง ชั้น 30 ต้องการแนวจราจรกว้าง 19 ฟุต ใช้ตงไม้ พื้นไม้และ

สิ่งที่ต้องการทราบ
1. จ านวนไม้ปูพื้นสั้นและไม้ปูพื้นยาว (โดยประมาณ)

2. จ านวนตงไม้ทั้งหมด
3. จ านวนเสาไม้วางทั้งหมด และความสูงของเสาไม้

4. จ านวนแผ่นกันทรุด

5. ความยาวของไม้ปูพื้นสั้นและความยาวไม้ปูพื้นยาว
ข้อก าหนด

1. การออกแบบให้มีส่วนที่เป็นความปลอดภัยของสะพานด้วย
2. ด าเนินการค านวณออกแบบให้แล้วเสร็จทันเวลาเพื่อเสนอผู้บังคับบัญชาต่อไป
