-20-

จุด PI.อยู่ที่ STA. 0 + 847.541, มุม D = 7

วัดระยะ E ในสนามได้ 11.32 เมตร
2. เส้นลาดเอียง – 4.8% ตัดกับเส้นลาดเอียง + 3.1 % ที่ STA. 1 + 483.253 ซึ่งมีค่า ความสูง 12.480

ั
เมตร เส้นสัมผสทั้งสองยาวไม่เท่ากัน I = 90 เมตร, I = 130 เมตร ต้องการทราบค่าระดับบนโค้งทุก 25
1
2
เมตร

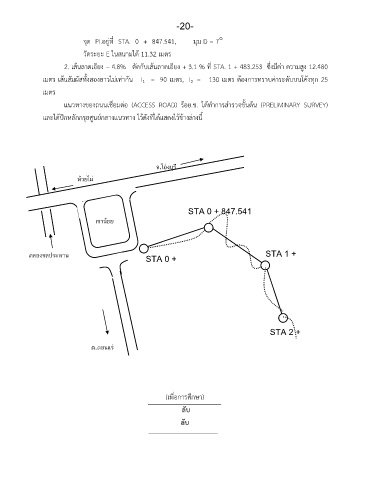

แนวทางของถนนเชื่อมต่อ (ACCESS ROAD) ร้อย.ช. ได้ท าการส ารวจขั้นต้น (PRELIMINARY SURVEY)

และได้ปักหลักกรุยศูนย์กลางแนวทาง ไว้ดังที่ได้แสดงไว้ข้างล่างนี้

จ.โอ่งบุรี
ห้วยไผ่

STA 0 + 847.541

เขาน้อย

คลองชลประทาน STA 0 + STA 1 +

000 804.000

STA 2 +
ต.ดอนแร่ 200.000

(เพื่อการศึกษา)
