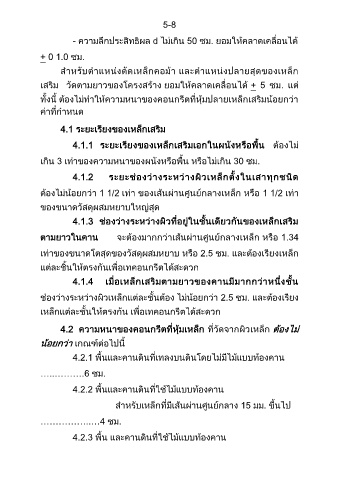

5-8

- ความลึกประสิทธิผล d ไม่เกิน 50 ซม. ยอมให้คลาดเคลื่อนได้

+ 0 1.0 ซม.

้
ส าหรับตาแหน่งดัดเหล็กคอมา และตาแหน่งปลายสุดของเหล็ก

เสริม วัดตามยาวของโครงสร้าง ยอมใหคลาดเคลื่อนได้ + 5 ซม. แต ่
้
ุ้
ทั้งนี้ ต้องไม่ท าให้ความหนาของคอนกรีตที่หมปลายเหล็กเสริมน้อยกว่า
ค่าที่ก าหนด

4.1 ระยะเรียงของเหล็กเสริม

4.1.1 ระยะเรียงของเหล็กเสริมเอกในผนังหรือพื้น ตองไม ่
้

เกิน 3 เท่าของความหนาของผนังหรือพื้น หรือไมเกิน 30 ซม.
่
4.1.2 ระยะช่องว่างระหว่างผิวเหล็กตั้งในเสาทุกชนิด

ู
ต้องไม่น้อยกว่า 1 1/2 เท่า ของเส้นผานศนย์กลางเหล็ก หรือ 1 1/2 เท่า
่
ของขนาดวัสดุผสมหยาบใหญ่สุด

4.1.3 ช่องว่างระหว่างผิวที่อยู่ในชั้นเดียวกันของเหล็กเสริม

ู
ตามยาวในคาน จะตองมากกว่าเส้นผานศนย์กลางเหล็ก หรือ 1.34
้
่
เท่าของขนาดโตสุดของวัสดุผสมหยาบ หรือ 2.5 ซม. และต้องเรียงเหล็ก
แต่ละชิ้นให้ตรงกันเพื่อเทคอนกรีตได้สะดวก

4.1.4 เมื่อเหล็กเสริมตามยาวของคานมีมากกว่าหนึ่งชั้น

้
ช่องว่างระหว่างผิวเหล็กแต่ละชั้นต้อง ไม่น้อยกว่า 2.5 ซม. และตองเรียง
เหล็กแต่ละชั้นให้ตรงกัน เพื่อเทคอนกรีตได้สะดวก

4.2 ความหนาของคอนกรีตที่หุ้มเหล็ก ที่วัดจากผวเหล็ก ต้องไม่
ิ
เกณฑ์ต่อไปนี้
น้อยกว่า
4.2.1 พื้นและคานดินที่เทลงบนดินโดยไม่มีไม้แบบท้องคาน

…..……….6 ซม.

4.2.2 พื้นและคานดินที่ใช้ไม้แบบท้องคาน

ส าหรับเหล็กที่มีเส้นผ่านศูนย์กลาง 15 มม. ขึ้นไป

……………..…4 ซม.

4.2.3 พื้น และคานดินที่ใช้ไม้แบบท้องคาน
