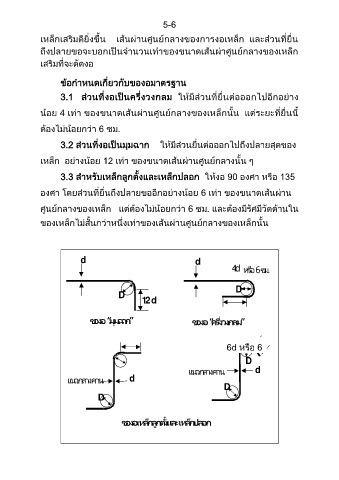

5-6
ู
่
เหล็กเสริมดียิ่งขึ้น เส้นผานศนย์กลางของการงอเหล็ก และส่วนที่ยื่น
่
ู
ถึงปลายขอจะบอกเป็นจานวนเท่าของขนาดเส้นผาศนย์กลางของเหล็ก
เสริมที่จะดัดงอ
ข้อก าหนดเกี่ยวกับของอมาตรฐาน
ี
่
ี
้
3.1 ส่วนที่งอเป็นครึ่งวงกลม ใหมส่วนที่ยื่นตอออกไปอกอย่าง
ู
่
น้อย 4 เท่า ของขนาดเส้นผานศนย์กลางของเหล็กนั้น แตระยะที่ยื่นนี้
่
ต้องไม่น้อยกว่า 6 ซม.
3.2 ส่วนที่งอเป็นมุมฉาก ให้มีส่วนยื่นต่อออกไปถึงปลายสุดของ
เหล็ก อย่างน้อย 12 เท่า ของขนาดเส้นผ่านศูนย์กลางนั้น ๆ
3.3 ส าหรับเหล็กลูกตั้งและเหล็กปลอก ให้งอ 90 องศา หรือ 135
องศา โดยส่วนที่ยื่นถึงปลายขออีกอย่างน้อย 6 เท่า ของขนาดเส้นผ่าน
ศูนย์กลางของเหล็ก แต่ต้องไม่น้อยกว่า 6 ซม. และต้องมีรัศมีวัดด้านใน
ของเหล็กไม่สั้นกว่าหนึ่งเท่าของเส้นผ่านศูนย์กลางของเหล็กนั้น
d d
4d หรือ 6 ซม.
D
D
12d
ของอ “มุมฉาก” ของอ “ครึงวงกลม”
่
6d หรือ 6
แนวกลางคาน ซม. D d
แนวกลางคาน d
D
D
้
ของอเหลกลกตังและเหลกปลอก
ู
็
็
