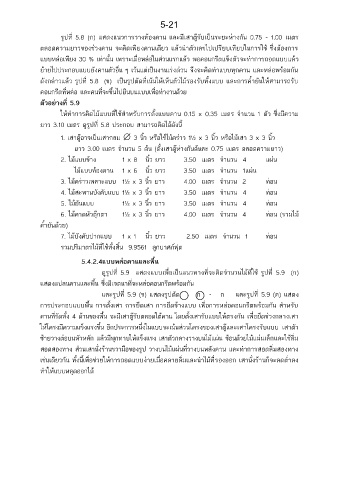

Page 181 - การประมาณการก่อสร้าง

5-21

รูปที่ 5.8 (ก) แสดงแนวการวางท้องคาน และมีเสาตู๊รับเป็นระยะห่างกัน 0.75 - 1.00 เมตร

ึ่
ี

ตลอดความยาวของช่วงคาน จะคิดเพยงคานเดียว แล้วนาตัวเลขไปเปรียบเทียบในการใช้ ซงต้องการ
แบบหล่อเพียง 30 % เท่านั้น เพราะเมื่อหล่อในส่วนแรกแล้ว พอคอนกรีตแข็งตัวจะท าการถอดแบบแล้ว
ย้ายไปประกอบแบบยังคานตัวอื่น ๆ เว้นแต่เป็นงานเร่งด่วน จึงจะคิดท าแบบทุกคาน และหล่อพร้อมกัน
้
ดังกล่าวแล้ว รูปที่ 5.8 (ข) เป็นรูปตัดที่เนนให้เห็นตัวไม้รองรับทั้งแบบ และการค้ ายันให้สามารถรับ
คอนกรีตที่หล่อ และคนที่จะขึ้นไปยืนบนแบบเพื่อท างานด้วย

ตัวอย่างที่ 5.9
ให้ท าการคิดไม้แบบที่ใช้สาหรับการตั้งแบบคาน 0.15 x 0.35 เมตร จ านวน 1 ตัว ซงมีความ
ึ่

ยาว 3.10 เมตร ดูรูปที่ 5.8 ประกอบ สามารถคิดได้ดังน ี้
1. เสาตู๊อาจเป็นเสากลม  3 นิ้ว หรือใช้ไม้คร่าว 1½ x 3 นิ้ว หรือไม้เสา 3 x 3 นิ้ว

ยาว 3.00 เมตร จ านวน 5 ต้น (ตั้งเสาตู๊ห่างกันต้นละ 0.75 เมตร ตลอดความยาว)
2. ไม้แบบข้าง 1 x 8 นิ้ว ยาว 3.50 เมตร จ านวน 4 แผ่น
ไม้แบบท้องคาน 1 x 6 นิ้ว ยาว 3.50 เมตร จ านวน 1 แผ่น

3. ไม้คร่าวเพลาะแบบ 1½ x 3 นิ้ว ยาว 4.00 เมตร จ านวน 2 ท่อน
4. ไม้สะพานบังคับแบบ 1½ x 3 นิ้ว ยาว 3.50 เมตร จ านวน 4 ท่อน

5. ไม้ยันแบบ 1½ x 3 นิ้ว ยาว 3.50 เมตร จ านวน 4 ท่อน
6. ไม้คาดหัวตุ๊กตา 1½ x 3 นิ้ว ยาว 4.00 เมตร จ านวน 4 ท่อน (รวมไม้
ค้ ายันด้วย)

7. ไม้บังคับปากแบบ 1 x 1 นิ้ว ยาว 2.50 เมตร จ านวน 1 ท่อน
รวมปริมาตรไม้ที่ใช้ทั้งสิ้น 9.9561 ลูกบาศก์ฟุต

5.4.2.4แบบหล่อคานและพื้น

ื่
ดูรูปที่ 5.9 แสดงแบบเพอเป็นแนวทางที่จะคิดจ านวนไม้ที่ใช้ รูปที่ 5.9 (ก)
แสดงแปลนคานและพื้น ซึ่งมีเจตนาที่จะหล่อคอนกรีตพร้อมกัน

และรูปที่ 5.9 (ข) แสดงรูปตัด ก - ก และรูปที่ 5.9 (ค) แสดง
การประกอบแบบพน การตั้งเสา การยึดเสา การยึดข้างแบบ เพอการหล่อคอนกรีตพร้อมกัน สาหรับ
ื่
ื้

ื่
คานที่รัดทั้ง 4 ด้านของพื้น จะมีเสาตู๊รับตลอดใต้คาน โดยตั้งเสารับแบบให้ตรงกัน เพอยึดช่วงกลางเสา
่
ให้โครงมีความแข็งแรงขึ้น อีกประการหนึ่งในแบบจะเน้นสวนโครงของเสาตู๊และเสาโครงรับแบบ เสาตัว
ซ้ายวางต่อบนหัวหลัก แล้วมีพุกทาบให้แข็งแรง เสาตัวกลางวางบนไม้แผ่น ซ้อนด้วยไม้แผ่นเล็กและใช้ลิ่ม
สอดสองทาง ส่วนเสานั่งร้านขวามือของรูป วางบนไม้แผ่นที่วางบนหลังคาน และท าการสอดลิ่มสองทาง
เช่นเดียวกัน ทั้งนี้เพื่อช่วยให้การถอดแบบงายเมื่อคลายลิ่มและนาไม้ที่รองออก เสานงร้านก็จะลดต่ าลง

่
ั่
ท าให้แบบหลุดออกได้
