Page 180 - การประมาณการก่อสร้าง

5-20

ใช้ไม้แบบ 1 x 6 นิ้ว ยาว 3.00 เมตร จ านวน 8 ท่อน

คิดเป็นปริมาตร 3.2808 ลูกบาศก์ฟุต
ใช้ไม้คร่าว 1½ x 3 นิ้ว ยาว 4.50 เมตร จ านวน 36 ท่อน
คิดเป็นปริมาตร 16.6093 ลูกบาศก์ฟุต

รวมไม้ที่ใช้ทั้งสิ้น 26.4518 ลูกบาศก์ฟุต

5.4.2.3แบบหล่อคาน
ดูรูปที่ 5.8 แสดงการตั้งแบบคาน ผู้ประมาณราคาที่มีความช านาญ คงพอนก
ึ
่
โครงสร้างการตั้งแบบได้โดยมิต้องเขียนรูปต่าง ๆ ขึ้นก่อน การประกอบแบบในสวนคานเหมือนการตั้ง
แบบดังได้กล่าวแล้ว แต่ในรูปนี้เพิ่มเสาตู๊ หรือเสาค้ า หรือบางทีเรียกตุ๊กตา เป็นต้น

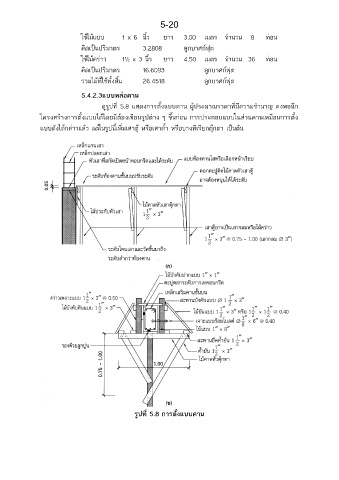

รูปที่ 5.8 การตั้งแบบคาน
