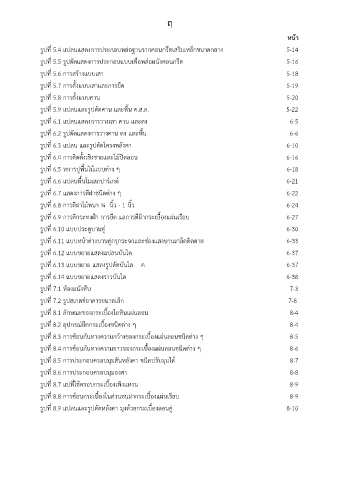

Page 11 - การประมาณการก่อสร้าง

ญ

หน้ำ

่
รูปที่ 5.4 แปลนแสดงการประกอบหลอฐานรากคอนกรีตเสริมเหล็กขนาดกลาง 5-14
รูปที่ 5.5 รูปตัดแสดงการประกอบแบบเพื่อหล่อผนังคอนกรีต 5-16

รุปที่ 5.6 การสร้างแบบเสา 5-18

รูปที่ 5.7 การตั้งแบบเสาและการยึด 5-19
รูปที่ 5.8 การตั้งแบบคาน 5-20

รูปที่ 5.9 แปลนและรูปตัดคาน และพื้น ค.ส.ล. 5-22
รูปที่ 6.1 แปลนแสดงการวางเสา คาน และตง 6-5

รูปที่ 6.2 รูปตัดแสดงการวางคาน ตง และพื้น 6-6

ั
รูปที่ 6.3 แปลน และรูปตัดโครงหลงคา 6-10
รูปที่ 6.4 การติดตั้งเชิงชายและไม้ปิดลอน 6-16

รูปที่ 6.5 หการปูพื้นไม้แบบต่าง ๆ 6-18
รูปที่ 6.6 แปลนพื้นโมเสกปาร์เกต์ 6-21

รูปที่ 6.7 แสดงการตีฝาชนิดต่าง ๆ 6-22

รูปที่ 6.8 การตีฝาไม้หนา ¾ นิ้ว - 1 นิ้ว 6-24
รูปที่ 6.9 การตีกระทงฝ้า การยึด แลการตีฝ้ากระเบื้องแผ่นเรียบ 6-27

รูปที่ 6.10 แบบประตูบานค ู่ 6-30

รูปที่ 6.11 แบบหน้าต่างบานคู่กรุกระจกและช่องแสงบานเกลดตดตาย 6-33
็
ิ
รูปที่ 6.12 แบบขยายแสดงแปลนบันได 6-37
รูปที่ 6.13 แบบขยาย แสดงรูปตัดบันได ค 6-37

รูปที่ 6.14 แบบขยายแสดงราวบันได 6-38
รูปที่ 7.1 ห้องผนังทึบ 7-3

รูปที่ 7.2 รูปสเกตช์อาคารขนาดเล็ก 7-8
รูปที่ 8.1 ลักษณะของกระเบื้องใยหินแผ่นลอน 8-4

รูปที่ 8.2 อุปกรณ์ยึดกระเบื้องชนิดต่าง ๆ 8-4

รูปที่ 8.3 การซ้อนกันทางความกว้างของกระเบื้องแผ่นลอนชนิดต่าง ๆ 8-5
รูปที่ 8.4 การซ้อนกันทางความยาวของกระเบื้องแผ่นลอนชนิดต่าง ๆ 8-6

รูปที่ 8.5 การประกอบครอบมุมสันหลังคา ชนิดปรับมุมได ้ 8-7
รูปที่ 8.6 การประกอบครอบมุมองศา 8-8

รูปที่ 8.7 แปที่ใชครอบกระเบื้องเพิงแหงน 8-9
้
รูปที่ 8.8 การซ้อนกระเบื้องในสวนชนฝากระเบื้องแผ่นเรียบ 8-9
่
รูปที่ 8.9 แปลนและรูปตัดหลังคา มุงด้วยกระเบื้องลอนค ู่ 8-10
