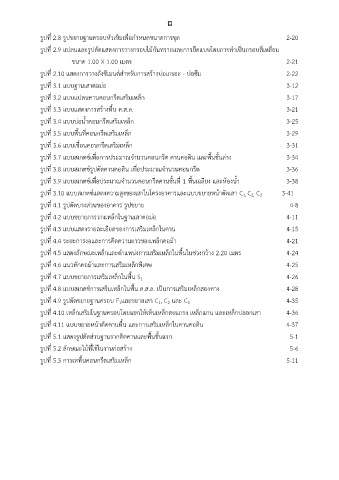

Page 10 - การประมาณการก่อสร้าง

ฌ

รูปที่ 2.8 รูปขยายฐานครอบหัวเข็มเพื่อก าหนดขนาดการขุด 2-20
ี่
ี่
รูปที่ 2.9 แปลนและรูปตัดแสดงการวางกรอบไม้กันทรายและการยึดแบบโดยการท าเป็นกรอบสเหลยม
ขนาด 1.00 X 1.00 เมตร 2-21
รูปที่ 2.10 แสดงการวางถังซีเมนต์ส าหรับการสร้างบ่อเกรอะ - บ่อซึม 2-22

รูปที่ 3.1 แบบฐานเสาตอม่อ 3-12
รูปที่ 3.2 แบบแปลนคานคอนกรีตเสริมเหล็ก 3-17

รูปที่ 3.3 แบบแสดงการสร้างพื้น ค.ส.ล. 3-21
รูปที่ 3.4 แบบบ่อน้ าคอนกรีตเสริมเหล็ก 3-25

รูปที่ 3.5 แบบพื้นที่คอนกรีตเสริมเหล็ก 3-29

รูปที่ 3.6 แบบเขื่อนคอนกรีตเสริมเหล็ก 3-31
รูปที่ 3.7 แบบสเกตซ์เพื่อการประมาณจ านวนคอนกรีต คานคอดิน และพื้นชั้นล่าง 3-34

ั
รูปที่ 3.8 แบบสเกตซ์รูปตดคานคอดิน เพื่อประมาณจ านวนคอนกรีต 3-36
ี่
รูปที่ 3.9 แบบสเกตซ์เพื่อประมาณจ านวนคอนกรีตคานชั้นท 1 พื้นเฉลียง และห้องน้ า 3-38
รูปที่ 3.10 แบบสเกตซ์แสดงความสูงของเสาในโครงอาคารและแบบขยายหน้าตัดเสา C C C 3-41
1, 2, 3
รูปที่ 4.1 รูปตัดบางส่วนของอาคาร รูปขยาย 4-8
รูปที่ 4.2 แบบขยายการวางเหล็กในฐานเสาตอม่อ 4-11

รูปที่ 4.3 แบบแสดงรายละเอียดของการเสริมเหลกในคาน 4-15
็
รูปที่ 4.4 ระยะการงอและการคิดความยาวของเหล็กคอม้า 4-21
รูปที่ 4.5 แสดงลักษณะเหล็กและต าแหน่งการเสริมเหล็กในพื้นในช่วงกว้าง 2.20 เมตร 4-24

รูปที่ 4.6 แนวหักคอม้าและการเสริมเหล็กพิเศษ 4-25

รูปที่ 4.7 แบบขยายการเสริมเหล็กในพื้น S 4-26
1
็
รูปที่ 4.8 แบบสเกตซ์การเสริมเหลกในพื้น ค.ส.ล. เป็นการเสริมเหล็กสองทาง 4-28
รูปที่ 4.9 รูปตัดขยายฐานครอบ F และขยายเสา C , C และ C 4-35
1
3
1
2
รูปที่ 4.10 เหล็กเสริมในฐานครอบโดยแยกให้เห็นเหลกตะแกรง เหล็กแกน และเหล็กปลอกเสา 4-36
็
รูปที่ 4.11 แบบขยายหน้าตดคานพื้น และการเสริมเหล็กในคานคอดิน 4-37
ั
รูปที่ 5.1 แสดงรูปตัดส่วนฐานรากตดคานและพื้นชั้นแรก 5-1
ิ
รูปที่ 5.2 ลักษณะไม้ที่ใช้ในงานก่อสร้าง 5-6
รูปที่ 5.3 การเทพื้นคอนกรีตเสริมเหล็ก 5-11
