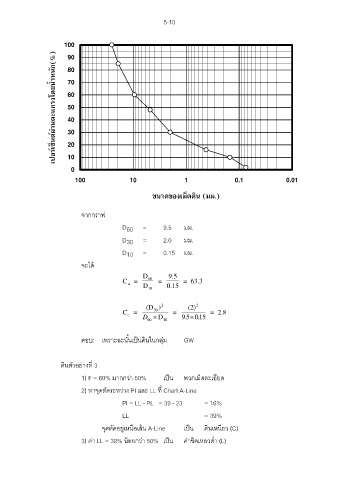

5-10

100
เปอร์เซ็นต์ผ่านตะแกรงโดยน ้าหนัก(%)
90
80

70

60

50

40
30

20

10
0

100 10 1 0.1 0.01

ขนาดของเมดดน (มม.)
ิ
็
จากกราฟ

D = 9.5 มม.
60
D = 2.0 มม.
30
D = 0.15 มม.
10
จะได ้

D 9.5
C = D 60 = 0.15 = 63.3
u
10
(D ) 2 (2) 2
30
C = D  D = . 9 5 015 = 2.8

c
.
60 10
่
็
ตอบ: เพราะฉะนั้นเปนดินในกลุม GW

ี่
ดินตัวอย่างท 3
ี
็
1) F = 60% มากกว่า 50% เปน พวกเม็ดละเอยด
ี่
2) หาจุดตัดระหว่าง PI และ LL ท Chart A-Line
PI = LL - PL = 39 - 23 = 16%

LL = 39%

็
้
ื
ี
จุดตัดอยูเหนอเสน A-Line เปน ดินเหนยว (C)
่
3) ค่า LL = 39% นอยกว่า 50% เปน ค่าขดเหลวต ่า (L)
้
ี
็
