P. 45
5-7

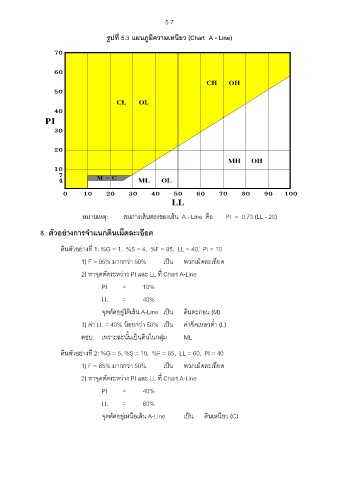

รูปท 5.3 แผนภูมิความเหนยว (Chart A - Line)
ี
่
ี
70
60
CH OH
50
CL OL
40
PI
30
20
MH OH
10
7 M - C
4 ML OL
0 10 20 30 40 50 60 70 80 90 100
LL
หมายเหตุ: สมการเสนตรงของเสน A - Line คือ PI = 0.73 (LL - 20)
้
้
ี
8. ตัวอยางการจ าแนกดินเม็ดละเอยด
่
ดินตัวอย่างท 1: %G = 1, %S = 4, %F = 95, LL = 40, PI = 10
ี่
ี
1) F = 95% มากกว่า 50% เปน พวกเม็ดละเอยด
็
2) หาจุดตัดระหว่าง PI และ LL ท Chart A-Line
ี่
PI = 10%
LL = 40%
้
้
็
จุดตัดอยูใตเสน A-Line เปน ดินตะกอน (M)
่
ี
็
้
3) ค่า LL = 40% นอยกว่า 50% เปน ค่าขดเหลวต ่า (L)
ตอบ: เพราะฉะนั้นเปนดินในกลุม ML
็
่
ี่
ดินตัวอย่างท 2: %G = 5, %S = 10, %F = 85, LL = 60, PI = 40
็
1) F = 85% มากกว่า 50% เปน พวกเม็ดละเอยด
ี
2) หาจุดตัดระหว่าง PI และ LL ท Chart A-Line
ี่
PI = 40%
LL = 60%
ี
็
่
ื
้
จุดตัดอยูเหนอเสน A-Line เปน ดินเหนยว (C)
