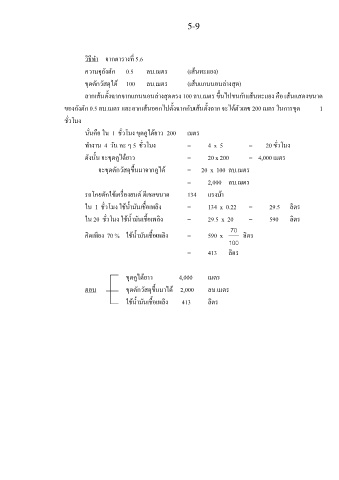

Page 71 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

5-9

วิธีทํา จากตารางที่ 5.6
ความจุถังตัก 0.5 ลบ.เมตร (เส้นทะแยง)

ขุดตักวัสดุได้ 100 ลบ.เมตร (เส้นแกนนอนล่างสุด)

ลากเส้นตั้งฉากจากแกนนอนล่างสุดตรง 100 ลบ.เมตร ขึ้นไปชนกับเส้นทะแยง คือ เส้นแสดงขนาด
ของถังตัก 0.5 ลบ.เมตร และลากเส้นออกไปตั้งฉากกับเส้นตั้งฉาก จะได้ตัวเลข 200 เมตร ในการขุด 1

ชั่วโมง

นั่นคือ ใน 1 ชั่วโมง ขุดคูได้ยาว 200 เมตร
ทํางาน 4 วัน ละ ๆ 5 ชั่วโมง = 4 x 5 = 20 ชั่วโมง

ดังนั้น จะขุดคูได้ยาว = 20 x 200 = 4,000 เมตร

จะขุดตักวัสดุขึ้นมาจากคูได้ = 20 x 100 ลบ.เมตร

= 2,000 ลบ.เมตร
รถโกยตักใช้เครื่องยนต์ ดีเซลขนาด 134 แรงม้า

ใน 1 ชั่วโมง ใช้นํ้ามันเชื้อเพลิง = 134 x 0.22 = 29.5 ลิตร

ใน 20 ชั่วโมง ใช้นํ้ามันเชื้อเพลิง = 29.5 x 20 = 590 ลิตร
70
คิดเพียง 70 % ใช้นํ้ามันเชื้อเพลิง = 590 x ลิตร
100
= 413 ลิตร

ขุดคูได้ยาว 4,000 เมตร

ตอบ ขุดตักวัสดุขึ้นมาได้ 2,000 ลบ.เมตร

ใช้นํ้ามันเชื้อเพลิง 413 ลิตร
