5-5

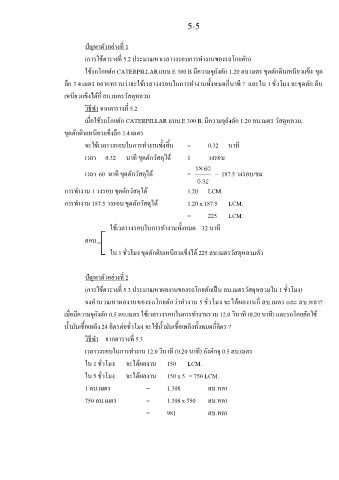

ปัญหาตัวอย่างที่ 1

(การใช้ตารางที่ 5.2 ประมาณหาเวลาวงรอบการทํางานของรถโกยตัก)
ใช้รถโกยตัก CATERPILLAR แบบ E 300 B มีความจุถังตัก 1.20 ลบ.เมตร ขุดตักดินเหนียวแข็ง ขุด

ลึก 3.4 เมตร อยากทราบว่าจะใช้เวลาวงรอบในการทํางานทั้งหมดกี่นาที ? และใน 1 ชั่วโมง จะขุดตัก ดิน

เหนียวแข็งได้กี่ ลบ.เมตรวัสดุหลวม
วิธีทํา จากตารางที่ 5.2

เมื่อใช้รถโกยตัก CATERPILLAR แบบ E 300 B, มีความจุถังตัก 1.20 ลบ.เมตร วัสดุหลวม,

ขุดตักดินเหนียวแข็งลึก 3.4 เมตร
จะใช้เวลาวงรอบในการทํางานทั้งสิ้น = 0.32 นาที

เวลา 0.32 นาที ขุดตักวัสดุได้ 1 วงรอบ
1× 60
เวลา 60 นาที ขุดตักวัสดุได้ = = 187.5 วงรอบ/ชม.
0. 32
การทํางาน 1 วงรอบ ขุดตักวัสดุได้ 1.20 LCM.

การทํางาน 187.5 วงรอบ ขุดตักวัสดุได้ 1.20 x 187.5 LCM.

= 225 LCM.

ใช้เวลาวงรอบในการทํางานทั้งหมด .32 นาที
ตอบ

ใน 1 ชั่วโมง ขุดตักดินเหนียวแข็งได้ 225 ลบ.เมตรวัสดุหลวมตัว

ปัญหาตัวอย่างที่ 2

(การใช้ตารางที่ 5.3 ประมาณหาผลงานของรถโกยตักเป็น ลบ.เมตรวัสดุหลวมใน 1 ชั่วโมง)

จงคํานวณหาผลงานของรถโกยตักว่าทํางาน 5 ชั่วโมง จะได้ผลงานกี่ ลบ.เมตร และ ลบ.หลา?

เมื่อมีความจุถังตัก 0.5 ลบ.เมตร ใช้เวลาวงรอบในการทํางานรวม 12.0 วินาที (0.20 นาที) และรถโกยตักใช้
นํ้ามันเชื้อเพลิง 24 ลิตรต่อชั่วโมง จะใช้นํ้ามันเชื้อเพลิงทั้งหมดกี่ลิตร ?

วิธีทํา จากตารางที่ 5.3

เวลาวงรอบในการทํางาน 12.0 วินาที (0.20 นาที) ถังตักจุ 0.5 ลบ.เมตร
ใน 1 ชั่วโมง จะได้ผลงาน 150 LCM.

ใน 5 ชั่วโมง จะได้ผลงาน 150 x 5 = 750 LCM.

1 ลบ.เมตร = 1.308 ลบ.หลา
750 ลบ.เมตร = 1.308 x 750 ลบ.หลา

= 981 ลบ.หลา
