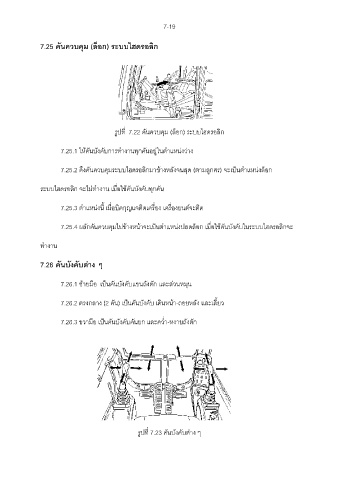

7-19

7.25 คันควบคุม (ล็อก) ระบบไฮดรอลิก

รูปที่ 7.22 คันควบคุม (ล็อก) ระบบไฮดรอลิก

7.25.1 ให้คันบังคับการท างานทุกคันอยู่ในต าแหน่งว่าง

7.25.2 ดึงคันควบคุมระบบไฮดรอลิกมาข้างหลังจนสุด (ตามลูกศร) จะเป็นต าแหน่งล็อก

ระบบไฮดรอลิก จะไม่ท างาน เมื่อใช้คันบังคับทุกคัน

7.25.3 ต าแหน่งนี้ เมื่อบิดกุญแจติดเครื่อง เครื่องยนต์จะติด

7.25.4 ผลักคันควบคุมไปข้างหน้าจะเป็นต าแหน่งปลดล็อก เมื่อใช้คันบังคับในระบบไฮดรอลิกจะ

ท างาน

7.26 คันบังคับต่าง ๆ

7.26.1 ซ้ายมือ เป็นคันบังคับแขนถังตัก และส่วนหมุน

7.26.2 ตรงกลาง (2 คัน) เป็นคันบังคับ เดินหน้า-ถอยหลัง และเลี้ยว

7.26.3 ขวามือ เป็นคันบังคับคันยก และคว ่า-หงายถังตัก

รูปที่ 7.23 คันบังคับต่าง ๆ
