Page 382 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

7-12

7.16 ปุ่มปรับความเร็วของเครื่องยนต์

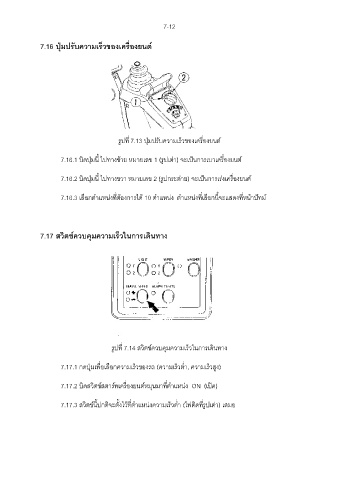

รูปที่ 7.13 ปุ่มปรับความเร็วของเครื่องยนต์

7.16.1 บิดปุ่มนี้ ไปทางซ้าย หมายเลข 1 (รูปเต่า) จะเป็นการเบาเครื่องยนต์

7.16.2 บิดปุ่มนี้ ไปทางขวา หมายเลข 2 (รูปกระต่าย) จะเป็นการเร่งเครื่องยนต์

7.16.3 เลือกต าแหน่งที่ต้องการได้ 10 ต าแหน่ง ต าแหน่งที่เลือกนี้จะแสดงที่หน้าปัทม์

7.17 สวิตช์ควบคุมความเร็วในการเดินทาง

รูปที่ 7.14 สวิตช์ควบคุมความเร็วในการเดินทาง

7.17.1 กดปุ่มเพื่อเลือกความเร็วของรถ (ความเร็วต ่า, ความเร็วสูง)

7.17.2 บิดสวิตช์สตาร์ทเครื่องยนต์หมุนมาที่ต าแหน่ง ON (เปิด)

7.17.3 สวิตช์นี้ปกติจะตั้งไว้ที่ต าแหน่งความเร็วต ่า (ไฟติดที่รูปเต่า) เสมอ
