Page 303 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน
P. 303
4-7
ต าแหน่ง เท
4.4.7 คันบังคับ เปิด - ปิด ถังตัก
ติดตั้งอยู่ด้านขวามือของพลประจ า (คันในสุด) เป็นการบังคับให้ถังตักท างาน ดังนี้.-
ผลักไปข้างหน้า เปิดถังตัก
ว่าง อยู่ตรงกลาง
ดึงคันบังคับไปข้างหลัง ปิดถังตัก
4.4.8 แป้นห้ามล้อ

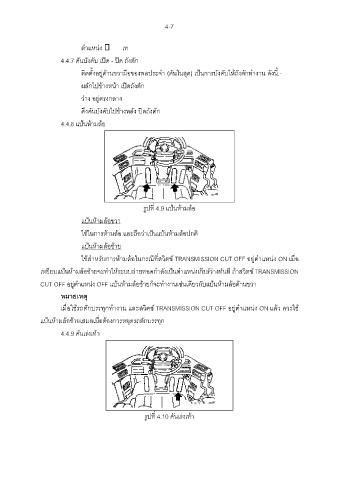

รูปที่ 4.9 แป้นห้ามล้อ
แป้นห้ามล้อขวา
ใช้ในการห้ามล้อ และถือว่าเป็นแป้นห้ามล้อปกติ
แป้นห้ามล้อซ้าย
ใช้ส าหรับการห้ามล้อในกรณีที่สวิตช์ TRANSMISSION CUT OFF อยู่ต าแหน่ง ON เมื่อ
เหยียบแป้นห้ามล้อซ้ายจะท าให้ระบบถ่ายทอดก าลังเป็นต าแหน่งเกียร์ว่างทันที ถ้าสวิตช์ TRANSMISSION
CUT OFF อยู่ต าแหน่ง OFF แป้นห้ามล้อซ้ายก็จะท างานเช่นเดียวกับแป้นห้ามล้อด้านขวา
หมายเหตุ
เมื่อใช้รถตักบรรทุกท างาน และสวิตช์ TRANSMISSION CUT OFF อยู่ต าแหน่ง ON แล้ว ควรใช้
แป้นห้ามล้อซ้ายเสมอเมื่อต้องการหยุดรถตักบรรทุก
4.4.9 คันเร่งเท้า
รูปที่ 4.10 คันเร่งเท้า
