P. 129
2 –11
1) มิติต่าง ๆ ของ เครื่องก าเนิดไฟฟ้า (Generator)
AC UNIT DC UNIT
บริษัทผู้ผลิต Onan Divistion Onan Divistion
แบบ 105 GFD/176 105 GFD/178
ชนิด กระแสสลับ 1.5 กระแสตรง 1.5
ความต่างศักดิ์ (Voltage) 120/240 V เฟสเดียว 28 V
กระแส (Current) 12.50/6.25 แอมแปร์ 53.5 แอมแปร์
2) มิติ และน้ าหนัก
ความกว้าง 20 - 3/8 นิ้ว
ความยาว 27 - 3/8 นิ้ว
ความสูง 18 - 1/2 นิ้ว
น้ าหนัก 121 ปอนด์

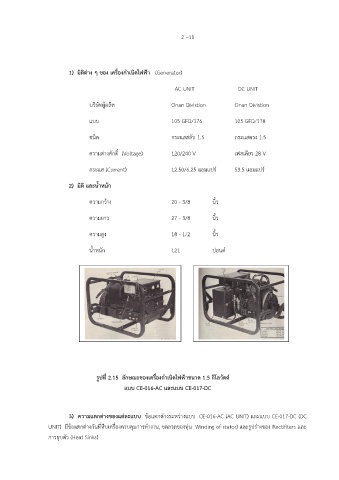

รูปที่ 2.15 ลักษณะของเครื่องก าเนิดไฟฟ้าขนาด 1.5 กิโลวัตต์
แบบ CE-016-AC และแบบ CE-017-DC
3) ความแตกต่างของแต่ละแบบ ข้อแตกต่างระหว่างแบบ CE-016-AC (AC UNIT) และแบบ CE-017-DC (DC
UNIT) มีข้อแตกต่างกันที่หีบเครื่องควบคุมการท างาน, ขดลวดของทุ่น Winding of stator) และรูปร่างของ Rectifiters และ
การยุบตัว (Heat Sinks)
