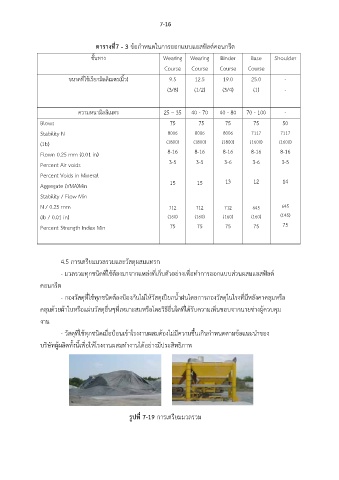

Page 108 - การดาดผิว

7-16

ตารางท7 - 3 ข้อกำหนดในการออกแบบแอสฟัลต์คอนกรีต
ี่
ชั้นทาง Wearing Wearing Binder Base Shoulder
Course Course Course Course
ขนาดที่ใช้เรียกมิลลิเมตร(นิ้ว) 9.5 12.5 19.0 25.0 -

(3/8) (1/2) (3/4) (1) -

ความหนามิลลิเมตร 25 – 35 40 - 70 40 - 80 70 - 100 -

Blows 75 75 75 75 50

Stability N 8006 8006 8006 7117 7117
(1800) (1800) (1800) (1600) (1600)
(1b)
8-16 8-16 8-16 8-16 8-16
Flown 0.25 mm (0.01 in)
3-5 3-5 3-6 3-6 3-5
Percent Air voids
Percent Voids in Mineral
15 15 13 12 14
Aggregate (VMA)Min
Stability / Flow Min

N / 0.25 mm 712 712 712 645 645
(Ib / 0.01 in) (160) (160) (160) (160) (145)
75 75 75 75 75
Percent Strength Index Min

4.5 การเตรียมมวลรวมและวัสดุผสมแทรก

- มวลรวมทุกชนิดที่ใช้ต้องมาจากแหล่งที่เก็บตัวอย่างเพอทำการออกแบบส่วนผสมแอสฟัลต์
ื่
คอนกรีต

- กองวัสดุที่ใช้ทุกชนิดต้องป้องกันไม่ให้วัสดุเปียกน้ำฝนโดยการกองวัสดุในโรงที่มีหลังคาคลุมหรือ

คลุมด้วยผ้าใบหรือแผ่นวัสดุอื่นๆที่เหมาะสมหรือโดยวิธีอื่นใดที่ได้รับความเห็นชอบจากนายช่างผู้ควบคุม
งาน

้
- วัสดุที่ใช้ทุกชนิดเมื่อป้อนเข้าโรงงานผสมต้องไม่มความชื้นเกินกำหนดตามขอแนะนำของ
ี
บริษัทผู้ผลิตทั้งนี้เพื่อให้โรงงานผสมทำงานได้อย่างมีประสิทธิภาพ

รูปที่ 7-19 การเตรียมมวลรวม
