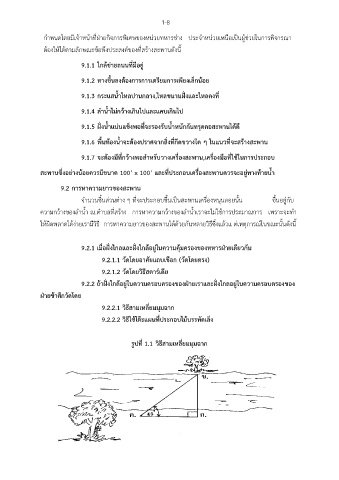

Page 20 - สะพานเครื่องหนุนลอย
P. 20
1-8
กำหนดโดยมีเจ้าหน้าที่ฝ่ายกิจการพิเศษของหน่วยทหารช่าง ประจำหน่วยเหนือเป็นผู้ช่วยในการพิจารณา
ต้องให้ได้ตามลักษณะข้อพึงประสงค์ของที่สร้างสะพานดังนี้
ี
9.1.1 ใกล้ข่ายถนนที่มอยู่
9.1.2 ทางขึ้นลงต้องการการเตรียมการเพียงเล็กน้อย
9.1.3 กระแสน้ำไหลปานกลาง,ไหลขนานฝั่งและไหลคงที่
9.1.4 ลำน้ำไม่กว้างเกินไปและแคบเกินไป
9.1.5 ฝั่งน้ำแน่นแข็งพอที่จะรองรับน้ำหนักกันทรุดคอสะพานได้ดี
9.1.6 พื้นท้องน้ำจะต้องปราศจากสิ่งที่กีดขวางใด ๆ ในแนวที่จะสร้างสะพาน
9.1.7 จะต้องมีที่กว้างพอสำหรับวางเครื่องสะพาน,เครื่องมือที่ใช้ในการประกอบ
สะพานซึ่งอย่างน้อยควรมีขนาด 100’ x 100’ และที่ประกอบเครื่องสะพานควรจะอยู่ทางท้ายน้ำ
9.2 การหาความยาวของสะพาน
จำนวนชิ้นส่วนต่าง ๆ ที่จะประกอบขึ้นเป็นสะพานเครื่องหนุนลอยนั้น ขึ้นอยู่กับ
ความกว้างของลำน้ำ ณ.ตำบลที่สร้าง การหาความกว้างของลำน้ำเราจะไม่ใช้การประมาณการ เพราะจะทำ
ให้ผิดพลาดได้ง่ายเรามีวิธี การหาความยาวของสะพานได้ด้วยกันหลายวิธีซึ่งแล้วแ ต่เหตุการณ์ในขณะนั้นดังนี้
9.2.1 เมื่อฝั่งไกลและฝั่งใกล้อยู่ในความคุ้มครองของทหารฝ่ายเดียวกัน
9.2.1.1 วัดโดยอาศัยแถบเชือก (วัดโดยตรง)
9.2.1.2 วัดโดยวิธีสตาร์เดีย
9.2.2 ถ้าฝั่งใกล้อยู่ในความครอบครองของฝ่ายเราและฝั่งไกลอยู่ในความครอบครองของ
ฝ่ายข้าศึกวัดโดย
ุ
9.2.2.1 วิธีสามเหลี่ยมมมฉาก
9.2.2.2 วิธีใช้โต๊ะแผนที่ประกอบไม้บรรทัดเล็ง
รูปที่ 1.1 วิธีสามเหลี่ยมมุมฉาก
