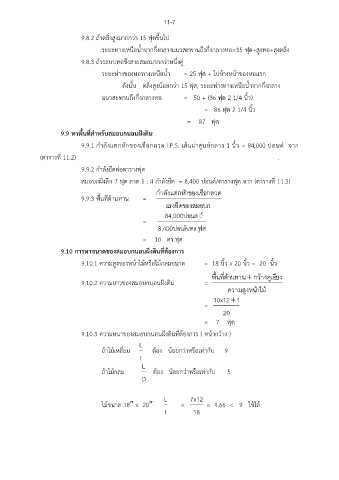

11-7

9.8.2 ถ้าตลิ่งสูงมากกว่า 15 ฟุตขึ้นไป

ึ่
ึ่
ระยะทางเหนือน้ำจากกงกลางแนวสะพานถึงกงกลางหอ=35 ฟุต+สูงหอ+สูงตลิ่ง
9.8.3 ถ้าระบบหอขึงสายสมอมากกว่าหนึ่งคู่
ระยะห่างของหอทางเหนือน้ำ = 25 ฟุต + ไปข้างหน้าของหอแรก

ดังนั้น ตลิ่งสูงน้อยกว่า 15 ฟุต, ระยะห่างทางเหนือน้ำจากกึ่งกลาง
แนวสะพานถึงกึ่งกลางหอ = 50 + (36 ฟุต 2 1/4 นิ้ว)

= 86 ฟุต 2 1/4 นิ้ว

= 87 ฟุต
9.9 หาพื้นที่สำหรับสมอบกนอนฝังดิน

9.9.1 กำลังแตกหักของเชือกลวด I.P.S. เส้นผ่าศูนย์กลาง 1 นิ้ว = 84,000 ปอนด์ จาก
(ตารางที่ 11.2) .

9.9.2 กำลังยึดต่อตารางฟุต
สมอบกฝังลึก 7 ฟุต ลาด 1 : 4 กำลังยึด = 8,400 ปอนด์/ตารางฟุต จาก (ตารางที่ 11.3)

ั
ก ำลังแตกห กของเชอกล วด
ื
9.9.3 พื้นที่ต้านทาน =
แรงยึดของส มอบก
84,000ปอนด ์ ์
=
8,400ปอนด ์ /ตร.ฟต
ุ
= 10 ตร.ฟุต

9.10 การหาขนาดของสมอบกนอนฝังดินที่ต้องการ
9.10.1 ความสูงของหน้าไม้หรือไม้กลมขนาด = 18 นิ้ว x 20 นิ้ว = 20 นิ้ว

ี
พ้นทีต้ำ นทำน+ กว้ำงคูเอ ยง
ื
่
9.10.2 ความยาวของสมอบกนอนฝังดิน =
ควำมสูงหน ำไม้
้
10x12+ 1
=
20
= 7 ฟุต
9.10.3 ความหนาของสมอบกนอนฝังดินที่ต้องการ ( หน้ากว้าง )
L
ถ้าไม้เหลี่ยม ต้อง น้อยกว่าหรือเท่ากับ 9
t
L
ถ้าไม้กลม ต้อง น้อยกว่าหรือเท่ากับ 5
D

L 7x12
ไม้ขนาด 18 x 20 = = 4.66 < 9 ใช้ได้
t 18
