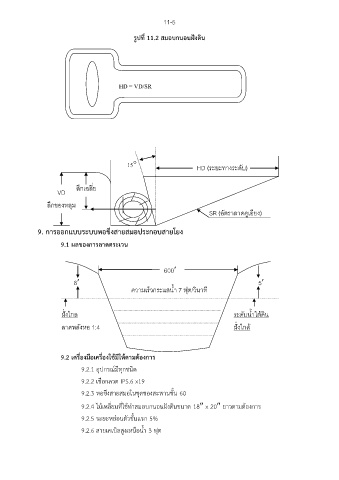

รูปที่ 11.2 สมอบกนอนฝังดิน

HD = VD/SR

15 HD (ระยะทางระดับ)

VD ลึกเฉลี่ย

ลึกของหลุม
SR (อัตราลาดคูเอียง)

9. การออกแบบระบบหอขึงสายสมอประกอบสายโยง
9.1 ผลของการลาดตระเวน

600

8 5
ความเร็วกระแสน ้า 7 ฟุต/วินาที

่
ั
ฝงไกล ระดับน ้าใต้ดิน
ั
่
ลาดหลังหอ 1:4 ฝงใกล้

9.2 เครื่องมือเครื่องใช้มีให้ตามต้องการ

9.2.1 อุปกรณ์มีทุกชนิด
9.2.2 เชือกลวด IPS.6 x19

9.2.3 หอขึงสายสมอในชุดของสะพานชั้น 60

9.2.4 ไม้เหลี่ยมที่ใช้ทำสมอบกนอนฝังดินขนาด 18 x 20 ยาวตามต้องการ
9.2.5 ระยะหย่อนตัวขั้นแรก 5%

9.2.6 สายเคเบิลสูงเหนือน้ำ 3 ฟุต
